CRI-97/1

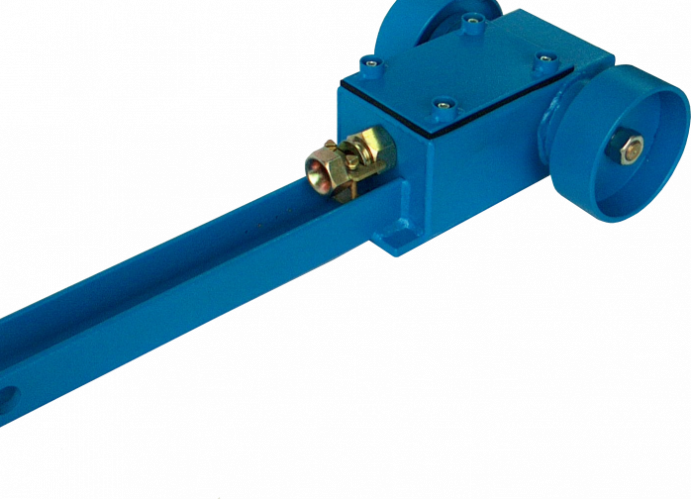

CRI-97/1 CZUJNIK RUCHU ISKROBEZPIECZNY
Certyfikat:
Czujnik ruchu iskrobezpieczny CRI-97/1 stosowany jest w zakładach wydobywczych.
Służy do kontroli ruchu taśmy przenośnika taśmowego przy współpracy z urządzeniem mikroprocesorowym lokalnym UML.
Pełny opis
Zasadniczym elementem urządzenia jest czujnik indukcyjny typu Ni10-P18-Y1X/S97 lub PCIN-8 Ex, który reaguje na wprowadzenie metalu w strefę czułości czujnika. Poprzez ruch rolki z wydrążonymi otworami następuje zmiana oporności wyjściowej czujnika. Różnica w oporności wykorzystywana jest w warunkach współpracy czujnika i wzmacniacza przełącznikowego prądu stałego, którego obwód wejściowy zasila czujnik.
Cechy/Specyfikacja Techniczna
|
Napięcie maksymalne w obwodzie czujnika |
15 V |
|
Ilość impulsów na jeden obrót rolki |
4 |
|
Średnica zewnętrzna rolki |
ø108 mm |
|
Typ czujnika indukcyjnego |
Ni10-P18-Y1X/S97 TURCK, PCIN-8Ex SELS |
|
Typ wpustu kablowego |
DP 10-15 |
|
Średnica zewnętrzna przewodów |
10-15 mm |
|
Zakres temperatury pracy |
od -20°C do +40°C |
|
Parametry obwodu wejściowego |
Ui=15,8V, Ii=12mA, Li=150µH, Ci=150nF |
|
Stopień ochrony |
IP 54 |
|
Wymiary |
242 x 110 x 530 mm |
|
Masa |
8,8 kg |
|
Nr Certyfikatu badania typu WE: |
FTZÚ 04 ATEX 0074 |
|
Cecha budowy przeciwwybuchowej |
Ex I M2 Ex ib I Mb |
