FERPI-5

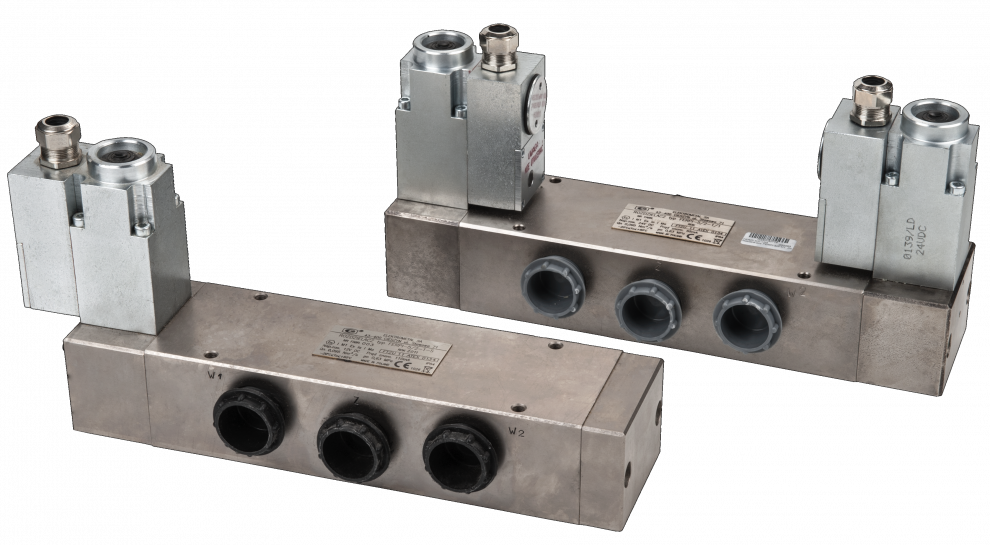

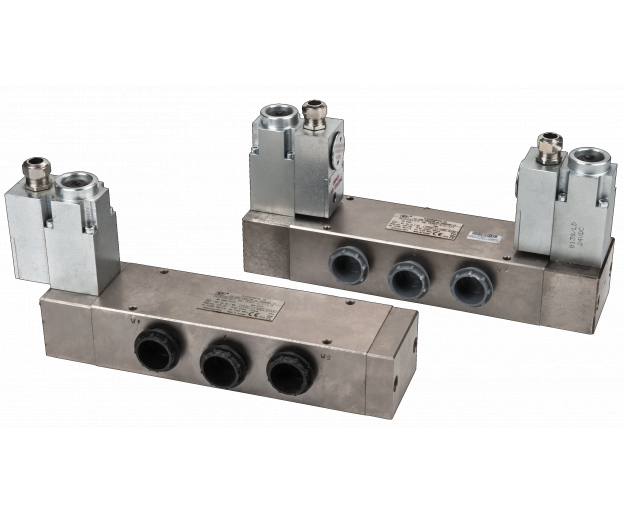

FERPI-5 ROZDZIELACZ ELEKTROPNEUMATYCZNY ISKROBEZPIECZNY
Rozdzielacze elektropneumatyczne iskrobezpieczne typu FERPI są stosowane w maszynach i urządzeniach pracujących w podziemnych wyrobiskach zakładów górniczych.
Rozdzielacze elektropneumatyczne iskrobezpieczne typu FERPI są przeznaczone do elektrycznego sterowania kierunkiem przepływu sprężonego powietrza zasilającego odbiorniki takie jak siłowniki i silniki pneumatyczne stosowane w maszynach i urządzeniach pracujących w podziemnych wyrobiskach zakładów górniczych:
- zagrożonych wybuchem metanu ze stopniem„b” lub„c” niebezpieczeństwa wybuchu,
- klasy A i B zagrożenia wybuchem pyłu węglowego.
Rozdzielacze elektropneumatyczne iskrobezpieczne typu FERPI są urządzeniami kategorii M1 i ich zasilanie nie musi być wyłączone w przypadku wystąpienia atmosfery wybuchowej.
Dane techniczne rozdzielaczy pneumatycznych iskrobezpiecznych typu:
|
FERPI-5/2-1-S oraz FERPI-5/2-1 |
||||
|
Nazwa parametru |
Wartość (jednostka) |
|||
|
Nominalne natężenie przepływu powietrza |
Qn |
Nl/min Nm3/s |
5700 0,095 |
|
|
Maksymalne ciśnienie robocze |
pmax |
MPa |
1 |
|
|
Nominalne ciśnienie |
pn |
MPa |
0,63 |
|
|
Minimalne ciśnienie |
pmin |
MPa |
0,20 |
|
|
Smarowanie |
Mgłą olejową – olej mineralny wolny od wody i kwasów o lepkości 2-4ºE/50ºC HL32 |
|||
|
Średnica nominalna przelotu |
Dn |
mm |
25 |
|
|
Zalecana dokładność filtrowania na zasilaniu |
δ |
μm |
25 |
|
|
Wilgotność względna |
- |
- |
do 95% |
|
|
Zakres temperatur otoczenia |
To |
°C |
-20 - +60 |
|
|
12V DC |
Napięcie robocze zasilania |
U |
V |
12 - 15 DC |
|
Prąd znamionowy |
In |
mA |
110 -140 |
|
|
Napięcie maksymalne |
Ui |
V |
15,8 |
|
|
Maksymalny prąd stosowanego zasilacza |
Ii |
A |
2 |
|
|
Zabezpieczenie przed przekroczeniem prądu (bezpiecznik) |
Ib |
mA |
250 |
|
|
24V DC |
Napięcie robocze zasilania |
U |
V |
24 DC |
|
Prąd znamionowy |
In |
mA |
65 |
|
|
Napięcie maksymalne |
Ui |
V |
25,2 |
|
|
Maksymalny prąd stosowanego zasilacza |
Ii |
A |
1 |
|
|
Zabezpieczenie przed przekroczeniem prądu (bezpiecznik) |
Ib |
mA |
125 |
|
|
Dopuszczalna ilość przesterowań |
ƒmax |
liczba cykli/min |
60 |
|
|
Maksymalny czas trwania cyklu pracy elektromagnesu |
tmax |
s |
praca ciągła |
|
|
Stopień ochrony obudowy |
- |
- |
IP 54 |
|
|
Rodzaj budowy przeciwwybuchowej |
- |
- |
Ex ia I Ma |
|
|
Grupa i kategoria urządzeń |
- |
- |
I M1 |
|
|
Oznakowanie ATEX – dla elektromagnesu |
I M1 Ex ia I Ma |
|||
|
Numer certyfikatu badania typu UE |
FTZÚ 11 ATEX 0134 |
|||
|
Rodzaj gwintu przyłączeniowego |
Gwint rurowy walcowy G1” |
|||
|
Rodzaj konstrukcji |
Suwakowa, zaworowa |
|||
|
Sygnalizacja obecności napięcia na cewce |
Dioda LED |
|||
|
Masa FERPI-5/2-1-S FERPI-5/2-1 |
m |
kg |
8,8 11 |
|
