MINSEARCH-08

MINSEARCH-08 ODBIORNIK LOKACYJNY

Certyfikat:

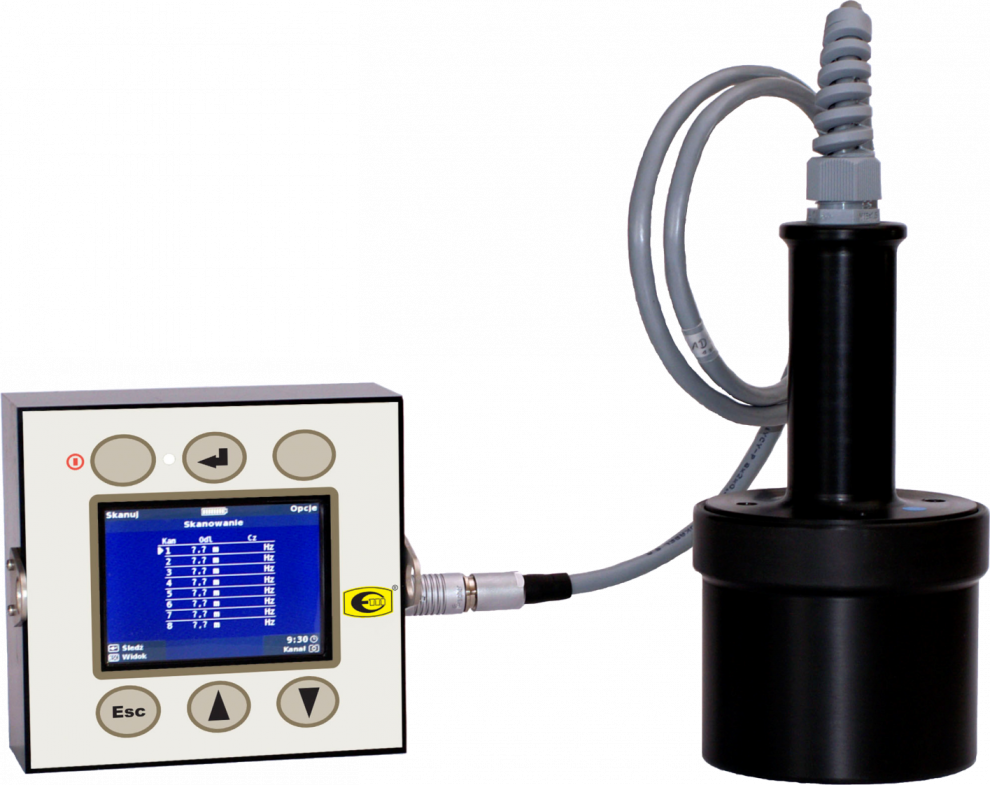

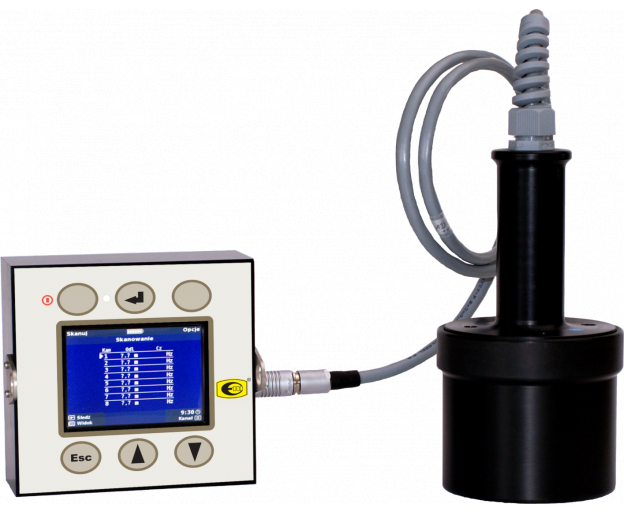

Odbiornik lokacyjny MINSEARCH-08 przeznaczony jest do poszukiwania górników w czasie akcji ratowniczej.
Warunkiem zastosowania odbiornika jest wyposażenie każdego górnika w lampę nahełmną posiadającą zabudowany nadajnik lokacyjny emitujący sygnał lokacyjny 4-6 kHz. Wykonanie iskrobezpieczne kategorii ia oraz stopień ochronny obudowy IP 54 pozwala na stosowanie odbiornika w zakładach górniczych w pomieszczeniach o dowolnej koncentracji metanu.

Pełny opis
Najważniejsze funkcje:
  • Automatyczne wykrywanie nadajników lokacyjnych w zakresie odległości określonym w parametrach technicznych.
  • Pomiaru odległości za pomocą pomiaru modułu amplitudy natężenia pola magnetycznego.
  • Pomiaru odległości za pomocą przyrostowego pomiaru natężenia pola magnetycznego w kierunku jego największych zmian.
  • Dokładne lokalizowanie nadajnika za pomocą szperacza.
  • Graficzna albo tekstowa prezentacja odbieranych sygnałów.
  • Wbudowane funkcje skalowania (możliwość przeskalowania odbiornika przy znanej odległości) i autokalibracji (sprawdzenie toru przetwarzania w oparciu o wbudowany generator).
  • Optymalne zarządzanie akumulatorem i monitoring jego ładowania (informacja o aktualnym poziomie naładowania, liczenie cykli ładowania, sugerowanie konieczności wymiany).
  • Opcjonalna funkcja rejestracji przeprowadzonych pomiarów w pamięci wewnętrznej urządzenia i ich późniejszego przesłania do komputera PC za pomocą łącza RS232.
  • Możliwość opracowania dodatkowych funkcji na życzenie klienta.

Urządzenie posiada klawiaturę i wyświetlacz zapewniające komunikację z użytkownikiem. Komunikacja jest zrealizowana w sposób prosty z uwzględnieniem trudnych warunków obsługi w czasie akcji ratowniczej w podziemnym zakładzie górniczym.

Informacja prezentowana jest na wyświetlaczu graficznym.

Obudowa urządzenia jest odporna na warunki występujące w podziemiach kopalń. Urządzenie jest umieszczone w obudowie z tworzywa sztucznego.

Odbiornik lokacyjny posiada dwa typy anten do odbioru sygnału: antena dookolna oraz antena-szperacz. Antena dookolna przeznaczona jest do pomiarów z dalszej odległości natomiast antena szperacz służy do bezpośredniej lokalizacji górnika w ostatniej fazie poszukiwania.

Sygnał z anteny jest w urządzeniu wzmacniany i przetwarzany na postać cyfrową. Następnie w procesorze sygna- łowym jest obrabiany  za pomocą algorytmów DSP. Pozwala to na jednoczesne wykrywanie kilku nadajników lokacyjnych. Każdy z nadajników może być następnie szczegółowo badany i namierzany. Wyniki pomiarów wyświetlane  są w formie graficznej i tekstowej na wyświetlaczu LCD.

Cechy/Specyfikacja Techniczna

Zasięg wykrywania nadajnika

Maksymalnie do 50m w zależności od poziomu zakłóceń środowiska

Rozdzielczość pomiaru odległości od nadajnika

0,1m @ L < 30m

Dokładność pomiaru odległości od nadajnika

0,5m @ 1m < L < 5m

1,0m @ 5m < L < 15m

2,0m @ 15m < L < 25m

Pasmo pomiarowe

250 kHz

Zasilanie Akumulator litowo-jonowy 8200mAh

Pobór mocy

1W

Czas pracy urządzenia

Ponad 12 h

Masa przyrządu z anteną

1,5kg

Wyświetlacz LCD TFT 3,5” 240x320

Klawiatura

6 klawiszy funkcyjnych

Metody pomiarowe

1 – bezwzględny pomiar natężenia pola magnetycznego

2 – przyrostowy pomiar natężenia pola magnetycznego

3 – wyznaczanie  kierunku źródła sygnału

Stopień ochrony IP 54

Nr Certyfikatu badania typu WE:

FTZU 07ATEX 0119X

Cecha budowy przeciwwybuchowej

Ex   I M1 Ex ia I
