MINSEARCH-09

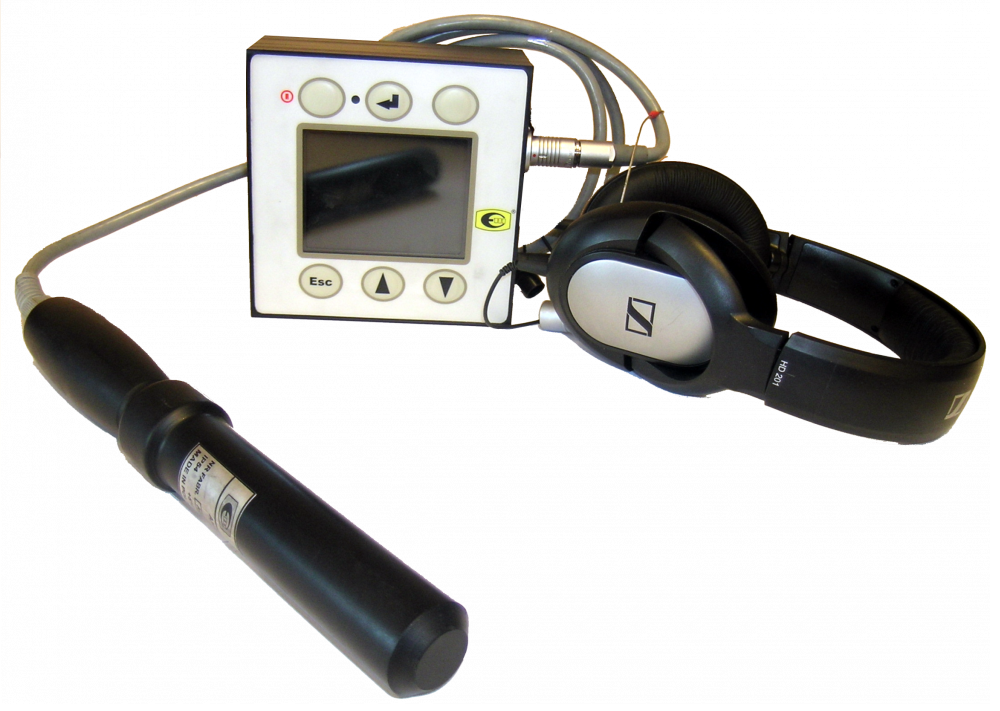

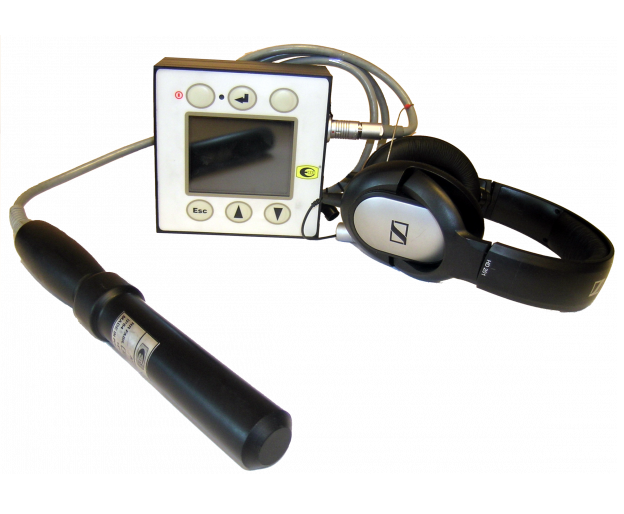

MINSEARCH-09 ODBIORNIK LOKACYJNY

Certyfikat:

Odbiornik lokacyjny MINSEARCH-09 przeznaczony jest do poszukiwania górników w czasie akcji ratowniczej. Warunkiem zastosowania odbiornika jest wyposażenie każdego górnika w lampę nahełmną posiadającą zabudowany nadajnik lokacyjny emitujący sygnał lokacyjny 250 kHz.

Pełny opis
Najważniejsze funkcje:
  • Wykrywanie nadajnika lokacyjnego z odległości określonej w parametrach technicznych.
  • Namierzanie akustyczne nadajnika za pomocą zabudowanego głośnika oraz opcjonalnie słuchawek.
  • Wykrywanie więcej niż jednego nadajnika metodą nasłuchu.
  • Pomiaru odległości za pomocą pomiaru amplitudy modułu natężenia pola magnetycznego.
  • Prezentacja wyniku w formie liczbowej na wyświetlaczu LCD.
  • Wbudowane funkcje skalowania (możliwość przeskalowania odbiornika przy znajomości odległości) i autokalibracji (sprawdzenie toru przetwarzania w oparciu o wbudowany generator).
  • Optymalne zarządzanie baterią i monitoring jej ładowania (informacja o aktualnym poziomie naładowania, liczenie cykli ładowania, sugerowanie konieczności wymiany).
  • Strojenie i ustawianie przyrządu jest realizowane za pomocą klawiatury.
Cechy/Specyfikacja Techniczna

Zasięg wykrywania nadajnika

Maksymalnie do 50m w zależności od poziomu zakłóceń środowiska

Rozdzielczość pomiaru odległości od nadajnika

0,1m @ L < 30m

Dokładność pomiaru odległości od nadajnika

0,5m @ 1m < L < 5m

1,0m @ 5m < L < 15m

Pasmo pomiarowe

250 kHz sygnał modulowany  podwójnie (1 kHz m=1 i 1 Hz m=1)

Czułość odbiornika

ok. 0,1 µV

Zasilanie

Akumulator LiIon 8200 mAh

Pobór mocy

1W

Czas pracy urządzenia

Min 12 h

Masa przyrządu z anteną

< 2,2 kg

Wyświetlacz

LCD TFT 3,5” 240x320

Klawiatura

Audio

6 klawiszy funkcyjnych

Miniaturowy  głośnik i słuchawki



Metody pomiarowe

1 – bezwzględny pomiar natężenia pola magnetycznego

2 – metody oceny akustycznej poziomu sygnału

Antena

Ramowa antena odbiorcza

Wymiary anteny ramowej

Dopuszczalna wilgotność względna

Mniej niż 185 x 185

100%

Temperatura pracy

0ºC do +40ºC

Stopień ochrony

IP 65
