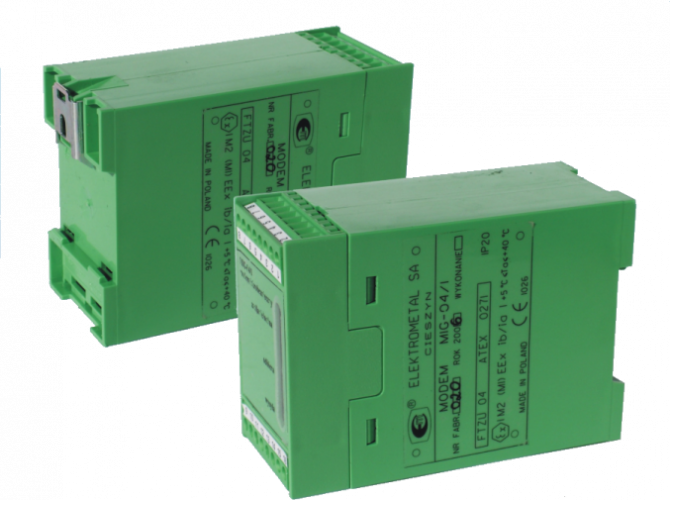

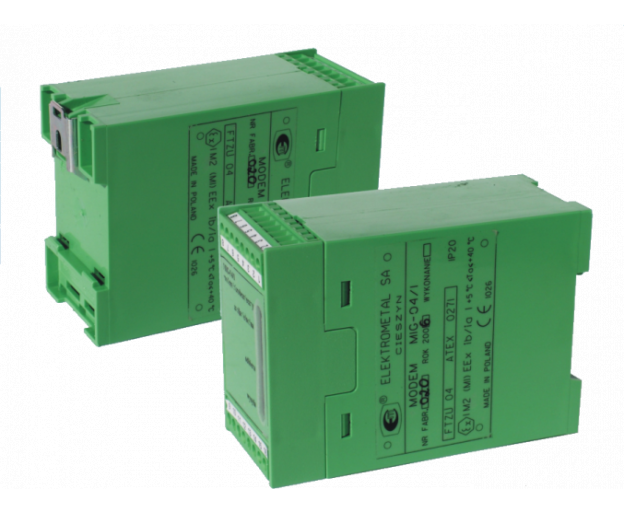

MIG-04/1 MODEM ISKROBEZPIECZNY GÓRNICZY
Modem iskrobezpieczny górniczy MIG-04/1 przeznaczony jest do transmisji danych cyfrowych pomiędzy dwoma urządzeniami poprzez kopalniane linie telefoniczne dwuprzewodowe.
|
Napięcie zasilania |
15 VDC |
|
Maksymalny pobór prądu Zakres temperatury pracy |
115 mA od -10°C do +55°C |
|
Stopień ochrony |
IP 20 |
|
Wilgotność względna powietrza Bitowa szybkość transmisji |
max. 95 % 1200, 2400, 4800, 9600 bps |
|
Tryb transmisji danych |
pełny lub półduplex |
|
Protokoły modulacji Protokół kontroli błędów |
V.21, V.22, V.22 bis, V.23, V.32, V.32 bis, V.34, V 90 V.42, V.42 bis |
|
Impedancja znamionowa linii telefonicznej |
600 Ω |
|
Poziom sygnału nadawczego |
-9 dBm |
|
Minimalny poziom sygnału odbiorczego Gabaryty i masa |
-43 dBm 105 x 75 x 45 mm, 0,3 kg |
|
Parametry obwodów |
|
|
Zaciski (15 V, GND) |
Ui = 16 V, Ii = 2 A, Li = 0, Ci = 0 |
| Zaciski (RING, TIP) |
Ui = 7,8 V, Ii = 185 mA, Li = 22 µH, Ci = 1,7 nF Uo = 7,14 V, Io = 53 mA, Lo = 50 mH, Co = 10 µF |
|
Zaciski ( TX, GND) |
Uo = 12,6 V, Io = 60 mA, Lo = 10 mH, Co = 2 µF |
|
Zaciski (RX, GND) |
Ui = 12,6 V, Ii = 60 mA, Li = 0, Ci = 0 |
|
Zaciski (CTS, GND) Zaciski (ATX, BTX) |
Uo = 12,6 V, Io = 60 mA, Lo = 10 mH, Co = 2 µF Uo = 5,9 V, Io = 115 mA, Lo = 10 mH, Co = 2 µF |
|
Zaciski (ARX, BRX) |
Ui = 5,9 V, Ii = 115 mA, Li = 0, Ci = 0 |
|
Nr Certyfikatu badania typu WE: |
FTZÚ 04 ATEX 0271 |
|
Cecha budowy przeciwwybuchowej |
Ex I M2 (M1) Ex ib/ia I Mb (Ma) |
Obwód dołączony do zacisków linii telefonicznej (RING, TIP) posiada poziom ochronny "ia", obwód zacisków (TX, RX, CTS, ATX. BTX, ARX, BRX) posaida poziom ochrony "ib".
