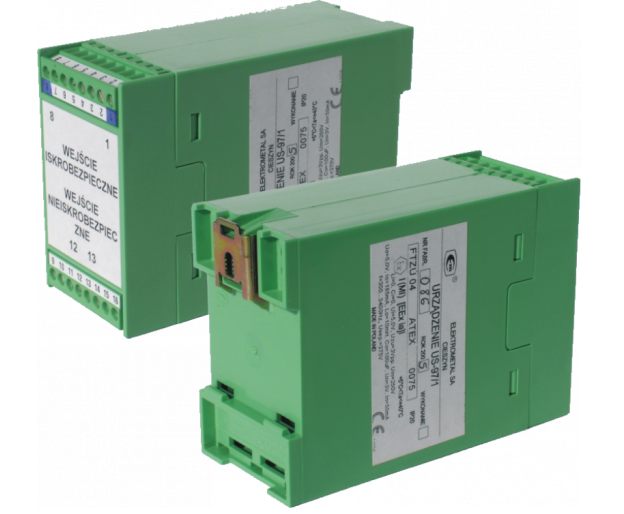

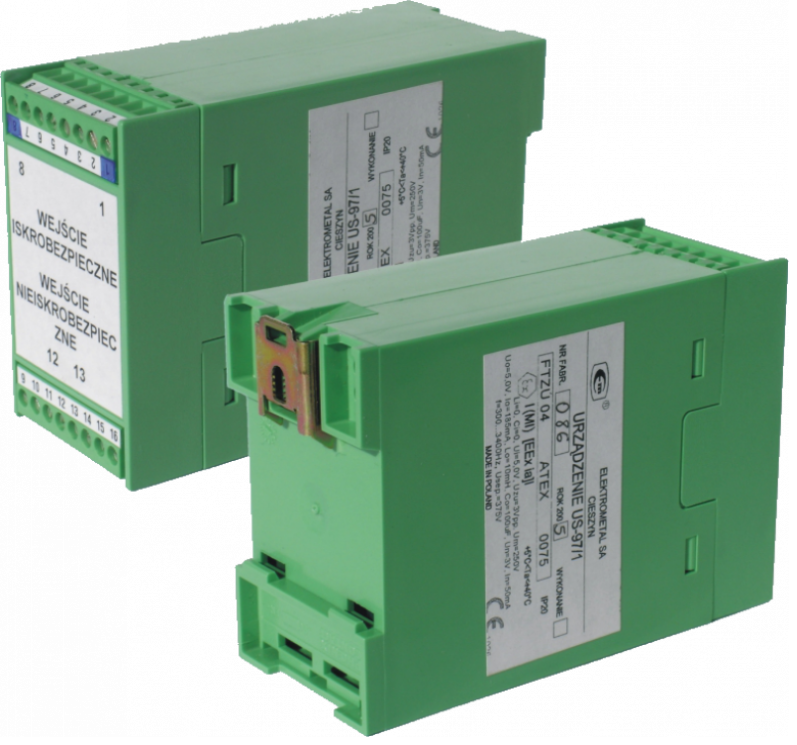

US-97/1 URZĄDZENIE SEPARUJĄCE
Certyfikat:
Urządzenie US-97/1 służy do odseparowania galwanicznego obwodu iskrobezpiecznego od obwodu nieiskrobezpiecznego oraz do sprzęgnięcia z możliwie małymi stratami tych obwodów w zakresie częstotliwości 300 do 3400Hz.
Cechy/Specyfikacja Techniczna
|
Napięcie separacji |
Usep=375V |
|
Nominalne napięcie sygnału zmiennoprądowego |
Uzu=3Vpp |
|
Częstotliwość sygnału zmiennoprądowego |
F=300 do 3400Hz |
|
Tłumienność przejścia Impedancja wejściowa i wyjściowa |
1dB ±0,5dB Z=600 Ω |
|
Stopień ochrony |
IP 20 |
|
Zakres temperatur pracy |
-10˚C do +55˚C |
|
Wilgotność względna w temp. +40˚C |
95% |
|
Masa |
0,3kg |
|
Gabaryty |
105x75x45mm |
|
Parametry obwodu wejściowego i wyjściowego |
Uo=5V, Io=185mA, Lo=10mH, Co=100µF Ui = 7,2V, Li=185mA, Ci=0, Um=250V, Un=3V, In=50mA |
|
Nr Certyfikatu badania typu WE: |
FTZÚ 04 ATEX 0075 |
|
Cecha budowy przeciwwybuchowej |
Ex I (M1) [Ex ia] I (Ma) |
