PSU-xx/xxx

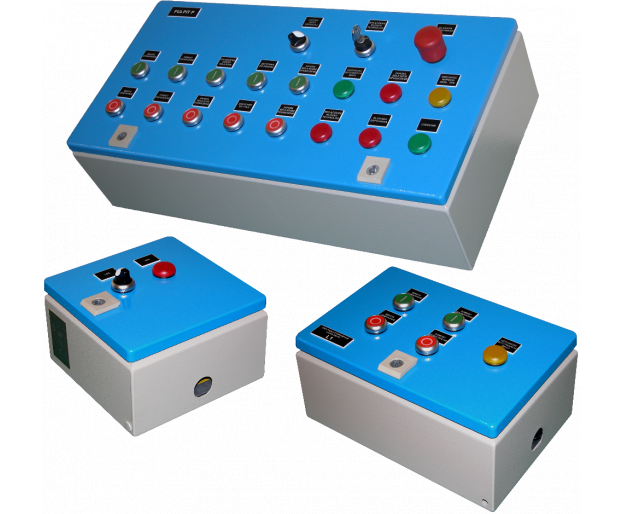

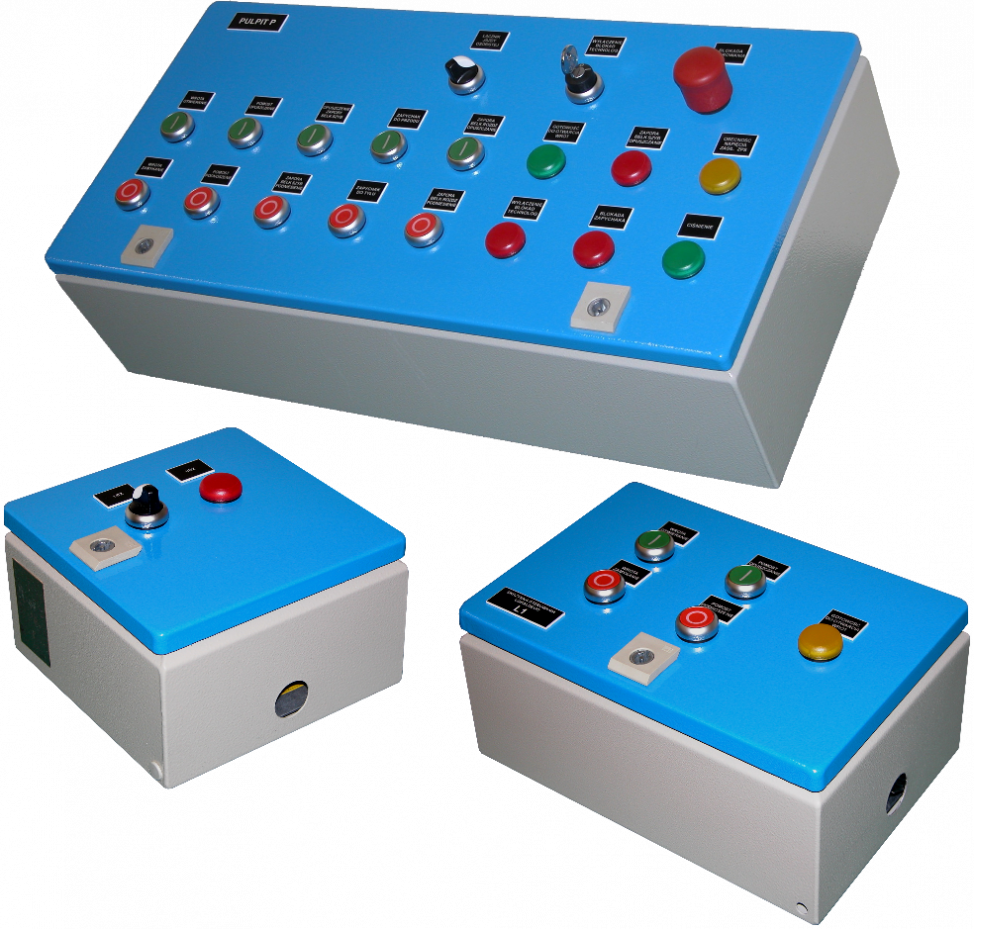

PSU-xx/xxx PULPIT STEROWNICZY
Pulpit sterowniczy uniwersalny typu PSU xx/xxx przeznaczony jest do sterowania i sygnalizacji w obwodach iskrobezpiecznych. Może współpracować z obwodami dowolnych urządzeń, jeżeli obwody te są wykonane jako iskrobezpieczne klasy, co najmniej ib.
|
|
Wielkość 1 | Wielkość 2 | Wielkość 3 | Wielkość 4 | Wielkość 5 |
|
Napięcie znamionowe |
60 VDC | ||||
| Prąd maksymalny | 4A | ||||
| Stopień ochrony | IP 65 | ||||
| Parametry obwodów | Ui=60V, Ii=4A, Li=0, Ci=0 | ||||
|
Zakres temperatury pracy |
od -20°C do +40°C | ||||
| Wpusty kablowe | DP 6-10, DP 10-15, DP 14-21 lub PG-7 do PG-36 lub M (metryczne) | ||||
|
Gabaryty (bez wpustów) – stal nierdzewna |
190x156x105mm | 190x220x105mm | 200x300x155mm | 600x380x210mm | 2x(600x380x210mm) |
|
Gabaryty (bez wpustów) – stal konstrukcyjna |
150x150x120mm | 200x200x120mm | 200x300x120mm | 600x300x155mm | 2x(600x300x155mm) |
|
Liczba otworów pod wpusty |
maks. 6 szt. | maks. 10 szt. | maks. 15 szt. | maks. 25 szt. | maks. 40 szt. |
|
Liczba elementów sterowniczo-sygnalizacyjnych |
maks. 9 elementów |
maks. 15 elementów |
maks. 20 elementów |
maks. 70 elementów |
maks. 2x70 elementów |
| Liczba zacisków | maks. 30 zacisków | maks. 60 zacisków | maks. 90 zacisków | maks. 200 zacisków |
maks. 2x200 zacisków |
|
Nr Certyfikatu badania typu WE: |
FTZÚ 05 ATEX 0013 | ||||
|
Cecha budowy przeciwwybuchowej |
Ex I M1 Ex ia I Ma | ||||
ZASADY OZNAKOWANIA
Każdy pulpit sterowniczy uniwersalny jest odpowiednio oznakowany. Nazwa składa się z trzech członów:
- PSU – skrót określający cały typoszereg wyrobów (Pulpit Sterowniczy Uniwersalny);
- Pierwsza cyfra – określa materiał obudowy: 0 – ze stali konstrukcyjnej, 1 – ze stali nierdzewnej;
- Druga cyfra – określają wielkość zastosowanej obudowy (np.„3” oznacza obudowę wielkości„3”);
- Znaki od trzy do pięć – określają dokładnie model pulpitu. Układ tych znaków jest dowolny, musi tylko stanowić jednoznaczny identyfikator danego rozwiązania.
Np. PSU-02/xxx oznacza pulpit sterowniczy wykonany ze stali konstrukcyjnej, wielkość nr 2; PSU-14/xxx oznacza pulpit sterowniczy wykonany ze stali nierdzewnej, wielkość nr 4.
