OBIU-xx/xxx

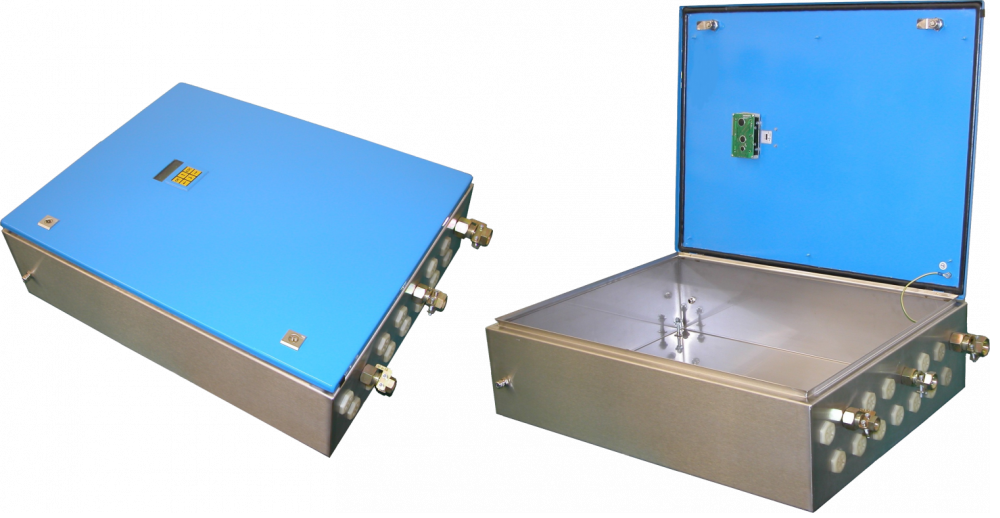

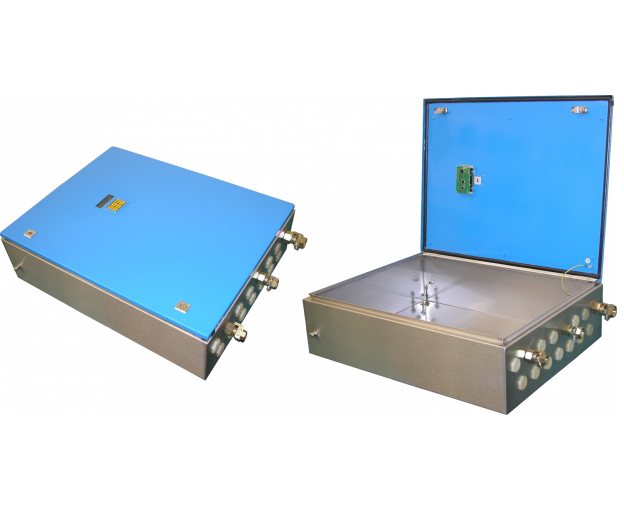

OBIU-xx/xxx OBUDOWA
Obudowy uniwersalne dla urządzeń i obwodów iskrobezpiecznych OBIU xx/xxx przeznaczone są do zabudowy w ich wnętrzu elementów, podzespołów i urządzeń (modułów) oraz ich wzajemnego łączenia w obwodach iskrobezpiecznych.
- zabudowa w ich wnętrzu elementów, podzespołów i urządzeń (modułów) oraz ich wzajemnego łączenia w obwodach iskrobezpiecznych,
- wprowadzenie obwodów urządzeń zewnętrznych, jeżeli te obwody są wykonane jako iskrobezpieczne, co najmniej klasy ib (opcja).
Wyposażenie obudowy OBIU w moduły, listwy zaciskowe i wpusty kablowe jest dowolne i uzależnione od potrzeb danego układu. Jedynymi ograniczeniami są wzajemne odległości pomiędzy poszczególnymi elementami i wynikające z tego maksymalne, dopuszczalne obsadzeniem płyty montażowej oraz płyt kołnierzowych i ścian bocznych obudowy.
| OBIU 01 | OBIU 11 | OBIU 21 | OBIU 31/XXX |
UWAGI |
|
|
Ilość modułów iskrobezpiecznych |
17 | 20 | 21 | 32 |
Przewidziano zabudowę jednocześnie obydwu typów wpustów |
|
Ilość zacisków |
max 120 | max 140 | max 300 | max 420 | |
|
Wpusty kablowe (max szt.) |
|||||
|
- typ DP xx |
7 |
7 | 15 | 34 | |
|
- typ M12 – M 50 |
4 | 4 | 6 | 6 | |
| Stopień ochrony | IP 54 | ||||
|
Napięcie Ui (dla pojedynczego obwodu) |
60V DC | ||||
|
Indukcyjność Li (dla dowolnego zacisku) |
pomijalna | ||||
|
Pojemność Ci (dla dowolnego zacisku) |
pomijalna | ||||
| Zakres temperatury pracy | od -20°C do +40°C | ||||
|
Masa (bez wpustów i modułów) |
7 kg | 8,5 kg | 13 kg | 27 kg | |
|
Gabaryty: |
|||||
|
- szerokość |
400mm | 380mm | 600mm | 2x600mm | |
|
- długość |
500mm | 600mm | 760mm | 760mm | |
|
- głębokość |
210mm | ||||
|
Nr Certyfikatu badania typu WE: |
FTZÚ 05 ATEX 0307 | ||||
|
Cecha budowy przeciwwybuchowej |
Ex M1 Ex ia I Ma | ||||
