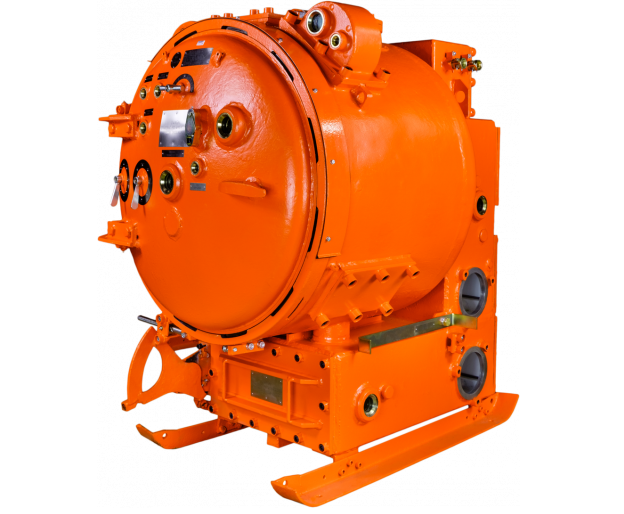

ROK-6EM/B OGNIOSZCZELNA ROZDZIELNICA
OFERUJEMY RÓWNIEŻ ROZWIĄZANIA RETROFITOWE UMOŻLIWIAJĄCE ZASOTOWANIE W EKSPLOATOWANYCH POLACH ROZDZIELCZYCH TYPÓW ROK-6EM LUB ROK-6EM/A, NOWOCZESNYCH
ZESPOŁÓW ZABEZPIECZEŃ TYPU e2TANGO, WYŁĄCZNIKÓW PRÓŻNIOWYCH TYPU e2BRAVO ORAZ APARATURY TELETRANSMISYJNEJ W MIEJSCE ODPOWIADAJĄCYCH IM KOMPONENTÓW STAREGO TYPU (CZĘSTO WYCOFANYCH JUŻ Z PRODUKCJI).
WIĘCEJ INFORMACJI ZNAJDZIESZ TUTAJ
W skład rozdzielnicy typu ROK-6EM/B mogą wchodzić pola rozdzielcze:
- dopływowe przeznaczone do zasilania szyn zbiorczych rozdzielnicy,
- odpływowe przeznaczone do zasilania i sterowania odbiorników w sieci trójfazowej,
- sprzęgłowe przeznaczone do pracy w charakterze rezerwowego łącznika pomiędzy dwoma sekcjami szyn zbiorczych rozdzielnicy.
Dla wszystkich wykonań pól rozdzielczych przewidziano odmiany z aparaturą teletransmisyjną w różnych wariantach wyróżnionych dodatkowym symbolem w oznaczeniu wykonania (/WM, /WD lub /WS).
W ognioszczelnych polach rozdzielczych zastosowano wysokiej jakości mikroprocesorowe zespoły zabezpieczeń e2TANGO oraz wyłączniki lub styczniki średnich napięć w obwodach mocy e2BRAVO, ROLLARC. Zastosowanie w/w aparatury łączeniowej i sterowników polowych zapewnia dużą funkcjonalność i wysoki poziom bezpieczeństwa obsługi w systemach energetycznych kopalń metanowych.
|
Napięcie znamionowe |
6 kV |
|
Najwyższe napięcie robocze |
7,2 kV |
| Prąd znamionowy | max. 400 A |
| Częstotliwość znamionowa | 50 Hz |
|
Znamionowy wyłączalny prąd zwarciowy symetryczny |
10 kA (ROLLARC), 16 kA ( VC1, SION, VD4, e2BRAVO) |
| Znamionowy załączalny prąd zwarciowy | 25 kA (ROLLARC), 40 kA ( VC1, SION, VD4, e2BRAVO) |
| Moc zwarciowa | 100 MVA (ROLLARC), 160 MVA ( VC1, SION, VD4, e2BRAVO) |
| Maksymalna trwałość mechaniczna (ilość cykli łączeniowych) | 3x105 (ROLLARC, 250A), 3x104 ( VC1, e2BRAVO), 104 (SION), 1,5x104( VD4) |
|
Napięcie obwodów wewnętrznych (zależnie od aparatury) |
100VAC, 24 VAC, 130VDC, 15 VDC, 24 VDC, 42 VAC |
| Zewnętrzne napięcie pomocnicze | 24 VAC, 42 VAC |
| Kategoria obwodów iskrobezpiecznych zdalnego sterowania, blokad technologicznych i układów teletransmisj | ia |
|
Temperatura otoczenia |
od -10°C do +40°C |
| Stopień ochrony | IP 54 |
| Masa | ok. 1100 kg |
| Wymiary (wys. x szer. x głęb.) | 1460 x 930 x 1270 mm |
| Standard sygnałów łącza komunikacyjnego | RS-422 / RS-485, ETHERNET |
| Klasa odporności na działanie łuku elektrycznego | BFLR |
| Prąd probierczy podczas badań łukoodporności | 13 kA (OB 102), 16 kA (wszystkie typy osłon) |
| Czas trwania próby narażenia łukiem | 0,5s (OB 102), 0,1s (wszystkie typy osłon) |
| Kategoria zależności od reakcji na otwarcie przedziału | LSC2A |
| Znak dopuszczenia WUG: | GX 44/12 |
| Nr certyfikatu badania typu WE: | TEST 12 ATEX 010X + 4 Załączniki |
| Cecha budowy przeciwwybuchowej: | |
| dla wykonań bez magistrali światłowodowej : | Ex I M2 Ex d [ia] I Mb |
| dla wykonań z magistralą światłowodową typu is: | Ex I M2(M1) Ex d [ia op is Ma] I Mb |
| dla wykonań z magistralą światłowodową typu pr: | Ex I M2(M1) Ex d [ia op pr Mb] I Mb |
