ROK-8EM/B/X/X/X/WX/UX

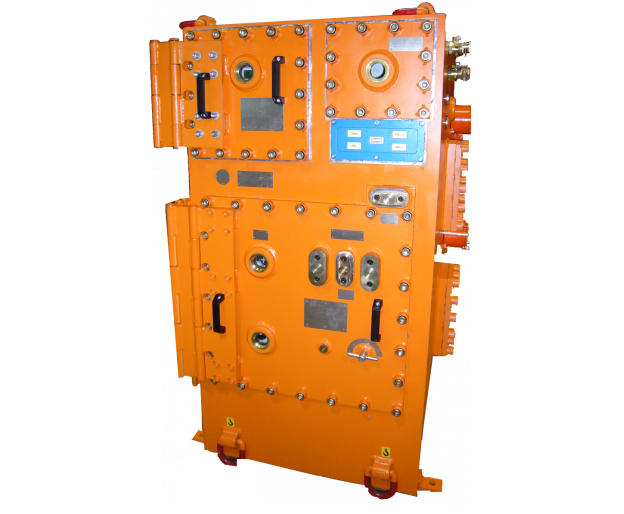

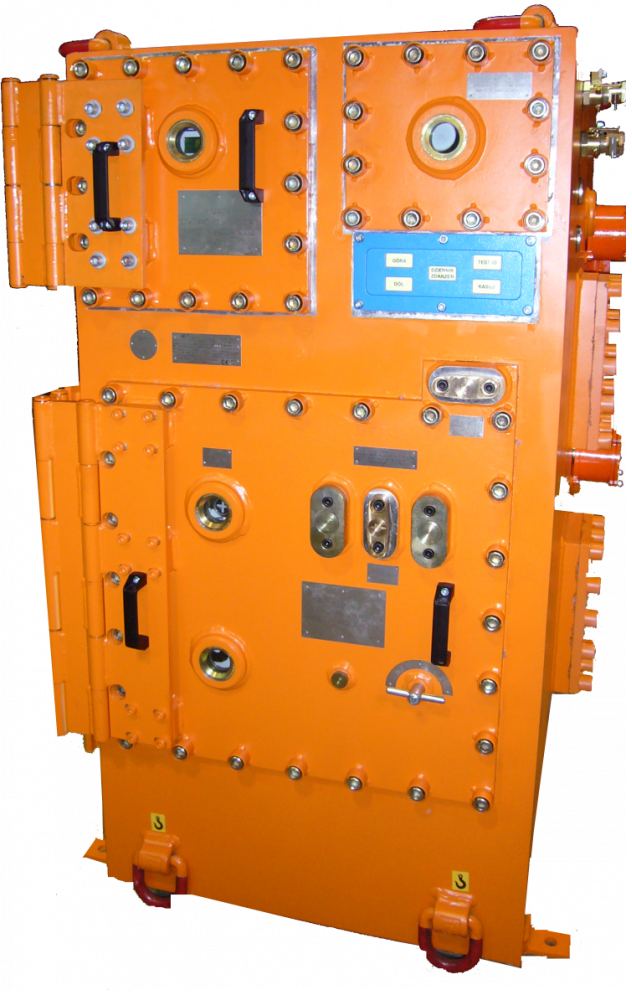

ROK-8EM/B/X/X/X/WX/UX OGNIOSZCZELNA ROZDZIELNICA
Ognioszczelna rozdzielnica średniego napięcia typu ROK-8EM/B stosowana jest w podziemnych zakładach górniczych.
Ognioszczelne pola rozdzielcze w wykonaniach ROK-8EM/B przeznaczone są do pracy w trójfazowych sieciach elektroenergetycznych o napięciu znamionowym 6 kV oraz prądzie znamionowym nie przekraczającym wartości:
- dla zastosowania izolatorów przepustowych ognioszczelnych typu IPO-…: 630 A. (od strony zasilania / szyn zbiorczych) oraz obciążalności prądowej pojedynczego toru odpływowego nie przekraczającej wartości 400 A,
- dla zastosowania przepustów przewodowych ognioszczelnych siłowych typu PPOS-…: 800 A. (od strony zasilania / szyn zbiorczych) oraz obciążalności prądowej torów odpływowych nie przekraczającej wartości 400 A na każdym odpływie.
W skład rozdzielnicy typu ROK-8EM/B mogą wchodzić pola rozdzielcze w następujących wykonaniach:
- dopływowych ROK-8EM/B/Do/Y/Z/W/Ux przeznaczone do zasilania szyn zbiorczych rozdzielnicy,
- odpływowych ROK-8EM/B/Od/Y/Z/W/Ux przeznaczone do zasilania i sterowania pracą odbiorników w sieci trójfazowej,
- dwuodpływowych (stacja kompaktowa) ROK-8EM/B/Od/Y/2xROL/W/Ux przeznaczone do zasilania i sterowania pracą dwóch niezależnych odbiorników w sieci trójfazowej,
- sprzęgłowych ROK-8EM/B/Sp/Y/Z/W/Ux przeznaczone do pracy w charakterze rezerwowego łącznika pomiędzy dwoma sekcjami szyn zbiorczych rozdzielnicy,
- uniwersalnych ROK-8EM/B/U/Y/Z/W/Ux mogących pracować w charakterze pól dopływowych, odpływowych lub sprzęgłowych.
W ognioszczelnych polach rozdzielczych zastosowano wysokiej jakości mikroprocesorowe zespoły zabezpieczeń e2TANGO oraz wyłączniki lub styczniki średnich napięć w obwodach mocy (ROLLARC, e2BRAVO). Pola rozdzielcze wyposażone są w 2 (szynowy i liniowy, wersja jednotorowa) lub 3 odłączniki (szynowy i dwa liniowe, wersja dwuodpływowa) z uziemnikiem szybkim typu EDJAN (przewidziano 4 kombinacje ich zabudowy). Zastosowanie w/w aparatury łączeniowej i sterowników polowych zapewnia dużą funkcjonalność i wysoki poziom bezpieczeństwa obsługi w systemach energetycznych kopalń metanowych.
Pola rozdzielcze wyposażone są w aparaturę sterowniczą oraz opcjonalnie w aparaturę teletransmisyjną w wykonaniu iskrobezpiecznym kategorii„ia”. Dostępne są następujące rodzaje sterowania polem rozdzielczym:
- sterowanie lokalne (z blokadą oraz bez blokady),
- sterowanie zdalne (z blokadą oraz bez blokady),
- sterowanie i wizualizacja z systemu dyspozytorskiego (przez system teletransmisyjny) w wersjach obsługujących iskrobezpieczną linię telefoniczną (WM) i cyfrową magistralę w standardzie RS 422/485 (WD) oraz magistrale światłowodowe w standardach„op is” lub„op pr”(WS).
Pola odpływowe i dwuodpływowe mogą zostać wyposażone w układ ochrony ziemnozwarciowej kabla (UOZK) pracujący w stanie otwarcia łączników głównych i obejmujący ciągłą kontrolę stanu izolacji kabli przez iskrobezpieczny przekaźnik upływowy blokujący (układ pomiarowy kategorii „ia”) oraz test kabla nominalnym napięciem fazowym wykonywany bezpośrednio przed zamknięciem odpowiedniego łącznika głównego. Dla każdego odpływu układ ochronny działa niezależnie.
Pola rozdzielcze typu ROK-8EM/B można wyposażyć w transformator zasilania obwodów potrzeb własnych o parametrach uzwojenia wtórnego wynoszących 230 V 2,5 kVA oraz dodatkowy obwód kontrolny. Obwody zasilania potrzeb własnych / kontrolnych posiadają autonomiczną kontrolę realizowaną przez przekaźniki centralne i blokujące.
|
Napięcie znamionowe |
6 kV |
| Poziom znamionowy izolacji (dla częstotliwości sieciowej) | 20 kV |
|
Prąd znamionowy:
|
800 A 800 A / 2x400 A |
|
Częstotliwość znamionowa |
50 Hz |
|
Prąd znamionowy krótkotrwały wytrzymywany:
|
25 kA 10 kA / 2x10 kA |
|
Prąd znamionowy szczytowy wytrzymywany • pola rozdzielcze z wyłącznikiem • pola rozdzielcze ze stycznikiem / stycznikami |
62,5 kA 25 kA / 2x25 kA |
|
Moc zwarciowa: • pola rozdzielcze z wyłącznikiem • pola rozdzielcze ze stycznikiem / stycznikami |
250 MVA 100 MVA / 2x100 MVA |
|
Maksymalna trwałość mechaniczna: • wyłącznik e2BRAVO, VC-1
• stycznik ROLLARC R400 |
3 x 104 łączeń 1,5 x 104 łączeń 3 x 105 łączeń (dla 250A) |
| Napięcie obwodów pomocniczych | 100VAC, 24 VAC/DC, 130VDC, 15VDC |
|
Parametry zasilania obwodów potrzeb własnych |
max. 230 VAC, 2,5 kVA |
|
Kategoria obwodów iskrobezpiecznych telemechaniki (sterowanie zdalne i blokady technologiczne) i teletransmisji (linia telefoniczna, magistral RS 422/485) |
ia |
|
Standard sygnałów łącza komunikacji zespołu zabezpieczeń |
RS 422 / 485, ETHERNET |
| Temperatura otoczenia | od -10°C do +40°C |
|
Stopień ochrony |
IP 54 |
|
Masa |
ok. 2500-2700 kg |
|
Wymiary (wys. x szer. x głęb.) |
1633 x 950 (1220 z wpustami) x 1450 mm |
| Klasa odporności na działanie łuku elektrycznego | IAC - AFLR |
|
Prąd probierczy podczas badań łukoodporności |
25 kA |
|
Czas trwania próby narażenia łukiem |
0,2 s |
|
Kategoria zależności od reakcji na otwarcie przedziału |
LSC2A |
|
Kategoria dostępności części pod napięciem dla obsługi |
PM |
|
Znak dopuszczenia WUG: |
GX 101/12 |
|
Nr certyfikatu badania typu WE: |
TEST 12 ATEX 033X + 2 Załączniki |
|
Cecha budowy przeciwwybuchowej: bez magistrali światłowodowej z magistralą światłowodową typu "op is" z magistralą światłowodową typu " op pr" |
I M2(M1) Ex db [ia Ma] I Mb IM2(M1) Ex db [ia op is Ma] I Mb I M2(M1) Ex db [ia op pr Mb] I Mb |
