PS-22 HARD

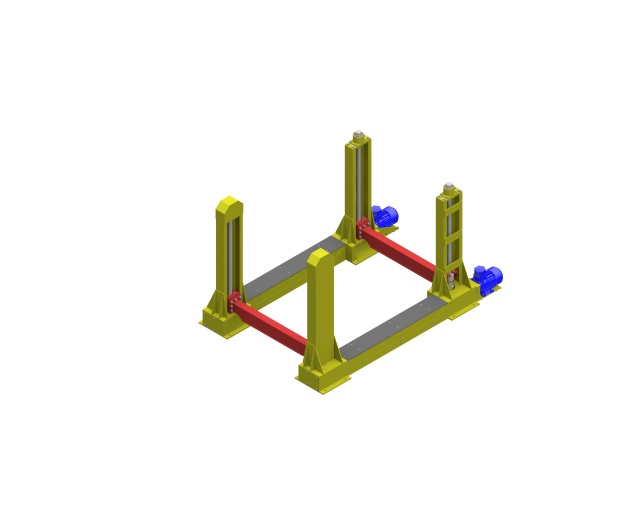

Podnośnik lokomotyw HARD typu PS-22
Podnośniki lokomotyw HARD z adapterem lub bez, przeznaczone są do podniesienia na żądaną wysokość, utrzymania na niej i opuszczenia lokomotyw kopalnianych przewodowych, akumulatorowych, spalinowych lub innych środków transportu szynowego w celu przeprowadzenia przeglądów, konserwacji czy remontu.
Podnośniki lokomotyw HARD z adapterem lub bez, przeznaczone są do podniesienia na żądaną wysokość, utrzymania na niej i opuszczenia lokomotyw kopalnianych przewodowych, akumulatorowych, spalinowych lub innych środków transportu szynowego w celu przeprowadzenia przeglądów, konserwacji czy remontu. Opcjonalnie podnośniki mogą zostać wyposażone w dodatkowy adapter o ogólnym oznaczeniu typu PSA-14. Podnośniki lokomotyw HARD wykonywane są w pięciu odmianach szerokości, w zależności od szerokości podnoszonej lokomotywy i sześciu odmianach długości, zależnych od rozstawu belek nośnych. Rozstaw belek nośnych jest zdeterminowany rozstawem punktów podparcia lokomotywy i dobierany w zależności od rodzaju eksploatowanych w kopalni urządzeń. Adaptery natomiast wykonywane są w odmianach szerokości ściśle dopasowanych do szerokości podnośnika, oraz pięciu wykonaniach długości.
|
Wyróżnik szerokości |
Prześwit - P |
Szerokość całkowita |
|
mm |
mm |
|
|
1 |
1400 |
2240 |
|
2 |
1680 |
2520 |
|
3 |
1780 |
2620 |
|
4 |
1880 |
2720 |
|
5 |
2500 |
3340 |
|
Wyróżnik długości |
Rozstaw belek nośnych - L (zależny od rodzaju urządzenia podnoszonego) |
Wyróżnik możliwych rozstawów belek adaptera |
|
mm |
mm |
|
|
I |
2000 |
--- |
|
II |
2600 |
I |
|
III |
3000 |
I, II |
|
IV |
3600 |
I, II, III |
|
V |
4000 |
I, II, III, IV |
|
VI |
4300 |
I, II, III, IV, V |
|
Parametry techniczne |
|
|
Nazwa parametru |
Wartość (jednostka) |
|
Udźwig nominalny |
22 000 kg |
|
Udźwig nominalny (przy zastosowaniu adaptera) |
14 000 kg |
|
Maksymalna wysokość podnoszenia |
1200 mm |
|
Prędkość podnoszenia |
~ 0,005 m/s |
|
~ 300 mm/min |
|
|
Moc silnika napędowego |
2 x 7,5 kW |
|
Napięcie zasilania |
500 V |
|
Zakres temperatury otoczenia |
-20 °C do 40 °C |
|
Maksymalna masa |
~ 2350 kg |
|
Poziom hałasu |
75 dB |
