PPO
PRZEPUSTY OGNIOSZCZELNE PPO
Przepusty typu PPO-1, PPO-2, PPO-3 przeznaczone są do pracy w warunkach wnętrzowych w osłonach budowy ognioszczelnej typu„d” przystosowanych do pracy w przestrzeniach zagrożonych wybuchem.

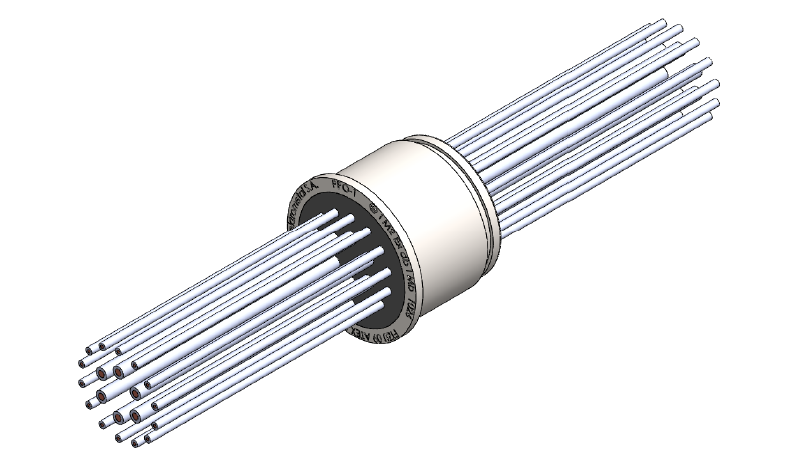

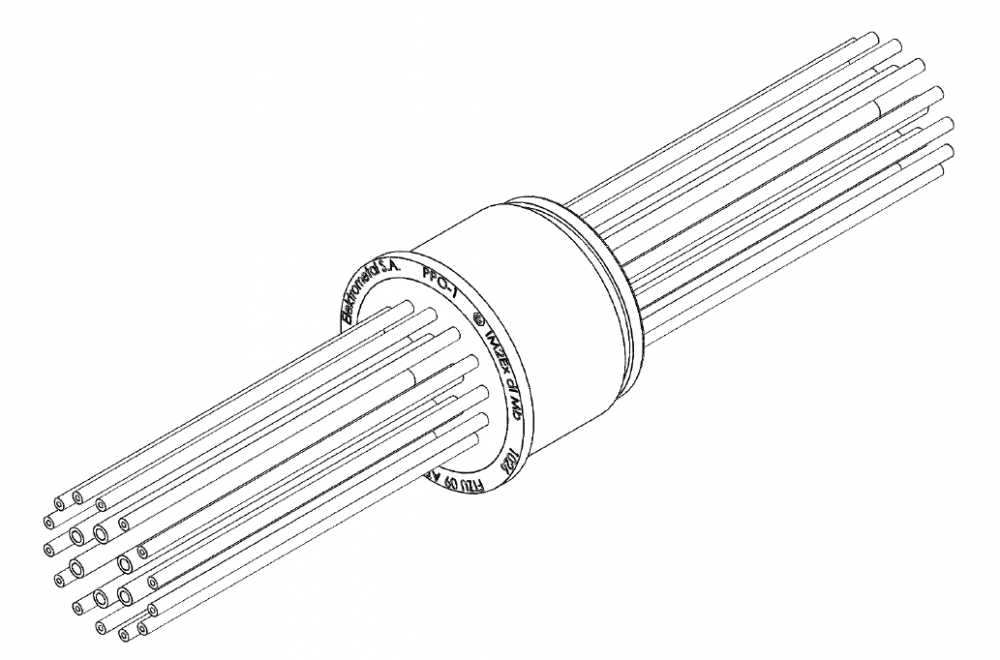

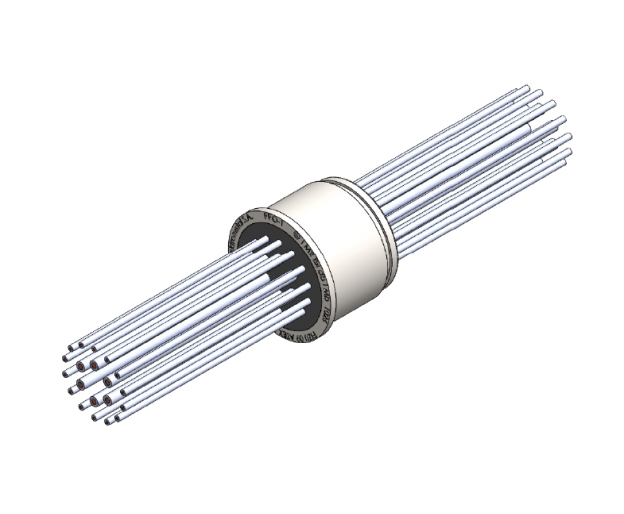

Przepust przewodowy ognioszczelny typu PPO-1 wykonany został jako zespół 20 – przewodowy zbudowany z 6 przewodów o przekroju żyły 2,5 mm2 umieszczonych symetrycznie na wewnętrznym okręgu oraz 14 przewodów o przekroju żyły 1,5 mm2 umieszczonych na zewnętrznym okręgu.
Przepust przewodowy ognioszczelny typu PPO-2 wykonany został jako przepust z dwoma tulejami przepustowymi umieszczonymi symetrycznie względem siebie. Wykorzystano w nim 6 przewodów o przekroju żyły 2,5 mm2 rozłożonych symetrycznie na osi okręgu współśrodkowego z osią tulei przepustowych.
Przepust przewodowy ognioszczelny typu PPO-3 wyposażony został w wyprowadzenia konektorowe typu wsuwka (po stronie kołnierza) oraz przewodowe (od strony gwintu na nakrętkę montażową).
|
Napięcie znamionowe |
250 V |
|
Prąd znamionowy: Typ PPO-1(14x1,5 mm2 / 6 x 2,5 mm2) Typ PPO-2 (6 x 2,5 mm2) Typ PPO-3 (6 x 1,5 mm2 lub 6 x 2,5 mm2) |
10A/15A 20A 15A |
|
Maksymalna temperatura pracy |
70°C |
|
Minimalna temperatura pracy |
– 10°C (dla ARATHANE® CW 5620) |
| Maksymalna względna wilgotność powietrza | 95 % (w temperaturze 35°C) |
| Klasa palności kompozycji izolacyjnej |
V0 |
|
Certyfikat badania typu WE: |
FTZU 09 ATEX 0207 U |
|
Cecha budowy przeciwwybuchowej: |
Ex I M2 Ex d I Mb |
