EFI-BRI-13

EFI-BRI-13

Certyfikat:

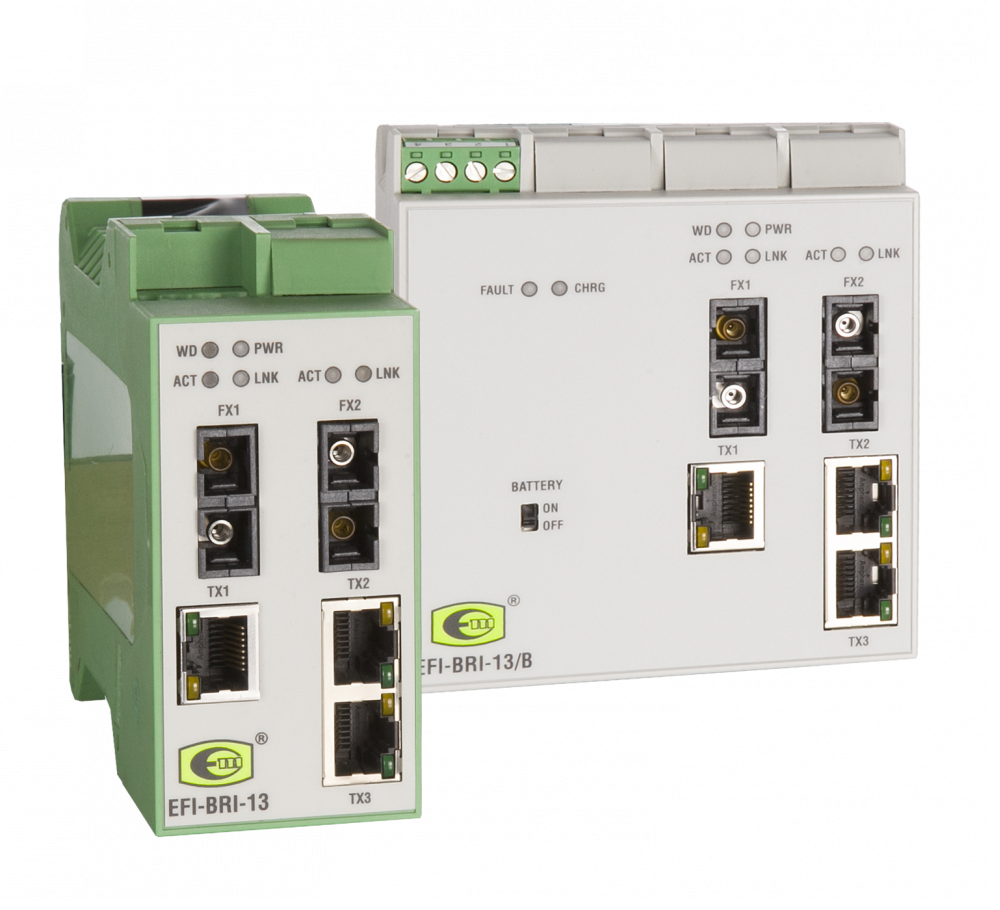

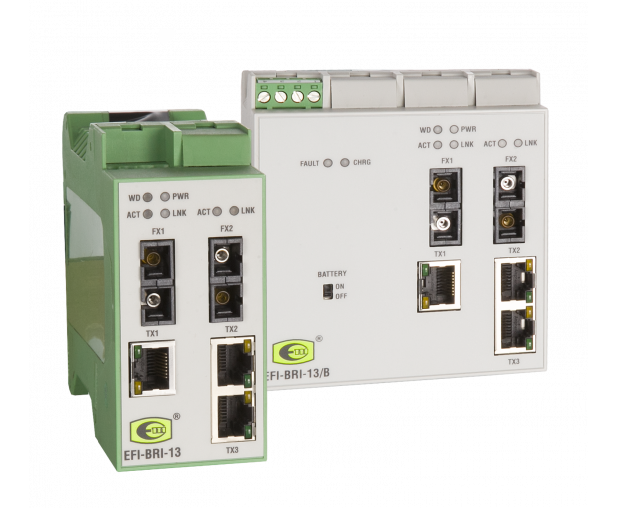

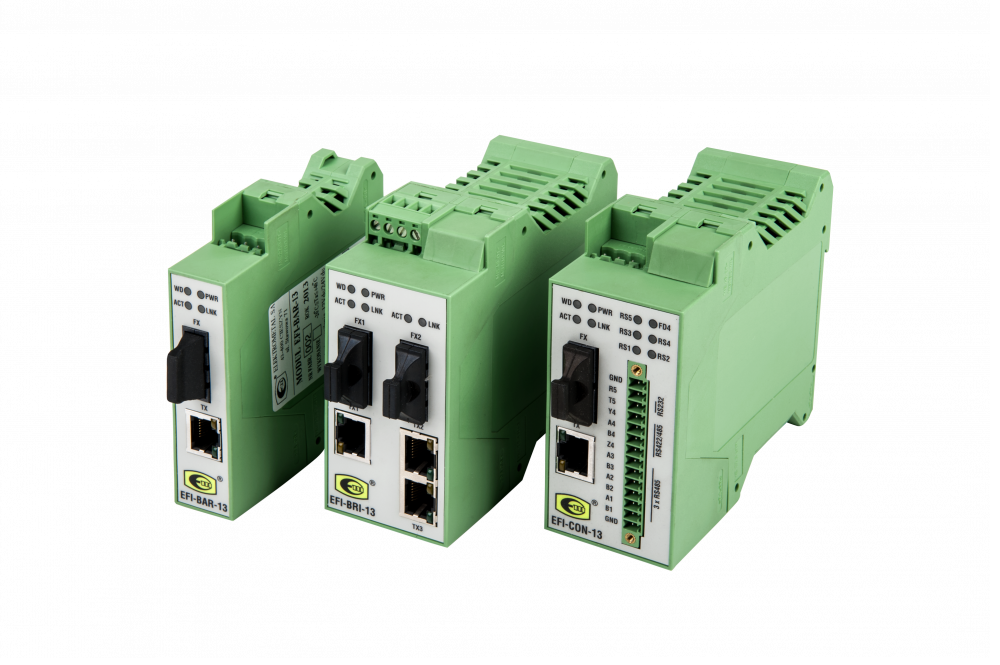

Moduł EFI-BRI-13 jest wieloportowym przełącznikiem (switchem) ethernetowym. Może być zastosowany jako:

  • 5-cio portowy switch ethernetowy (3 x TX, 2 x FX),
  • ethernetowy medium konwerter ze skrętki miedzianej na światłowód,
  • ethernetowy medium konwerter z transmisji światłowodowej wykorzystującej dwa włókna światłowodowe na transmisje światłowodową wykorzystujące pojedyncze włókno światłowodowe.

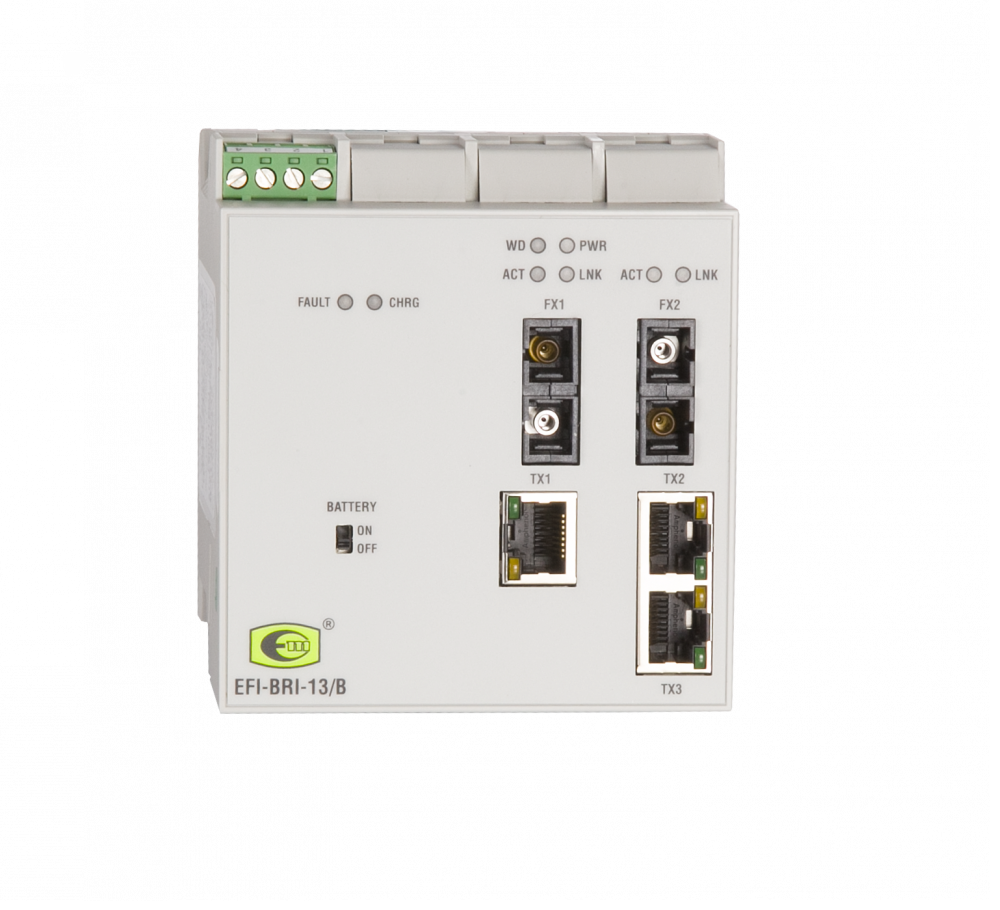

Moduł w wersji EFI-BRI-13/B (prócz ww. funkcjonalności) jest wyposażony w układ podtrzymania zasilania, umożliwiający nieprzerwaną pracę modułu (przez określony czas) po zaniku głównego napięcia zasilania.

Moduł może być stosowany jako urządzenie towarzyszące z wyjściami światłowodowymi „op is” (wykonanie 2) lub jako urządzenie iskrobezpieczne (wykonanie 1).

Pełny opis


Moduł dostępny zarówno w wykonaniu iskrobezpiecznym jak i budowy zwykłej. Niezależnie od wykonania pełni rolę 5-cio portowego switcha. Wyposażony jest w trzy złącza typu RJ-45 oraz dwa złącza światłowodowe typu SC. Umożliwia przelotowe  wpięcie się w światłowodową sieć Ethernet i dołączenie dodatkowych urządzeń za pośrednictwem złączy RJ45.

  • wykonanie iskrobezpieczne - wszystkie złącza są złączami  iskrobezpiecznymi,
  • wykonanie budowy zwykłej - jedynie złącza światłowodowe są złączami  iskrobezpiecznymi.
Cechy/Specyfikacja Techniczna
aParametry podstawowe modułu EFI-BRI-13
Nazwa parametru Wartość (jednostka)
Napięcie zasilania wykonanie 1 12÷15VDC
wykonanie 2 12÷24VDC
Maksymalny pobór prądu 350mA
Ilość złącz Ethernet – standard TX 3
Ilość złącz Ethernet – złącza SC 2
Maksymalna długość światłowodu dla transceivera
dwuwłóknowego – opcja N2
30km (patrz uwaga)
Maksymalna długość światłowodu dla transceiverów
jednowłóknowych – opcja N3 oraz N5
15km (patrz uwaga)
Maksymalna średnica przewodu złącza Combicon 2,5mm2
Zakres temperatur pracy wykonanie 1 -20°C ÷ +40°C
wykonanie 2 -20°C ÷ +60°C
Stopień ochrony obudowy IP 20
Klasyfikacja nadajników światłowodowych Klasa 1
Cecha budowy wykonanie 1 I M1 Ex ia [op is Ma] I Ma
wykonanie 2 I (M1) [Ex op is Ma] I
Nr certyfikatu TEST 13 ATEX 0040X
Gabaryty modułu 114,5 x 99 x 45,2mm
Masa 0,25kg


Parametry podstawowe modułu EFI-BRI-13/B

Nazwa parametru Wartość (jednostka)
Napięcie zasilania wykonanie 1 12÷15VDC
wykonanie 2 12÷24VDC
Maksymalny pobór prądu 400mA
Rodzaj zastosowanego akumulatora Li-Ion
Minimalny czas pracy na akumulatorze 8h
Maksymalny czas ładowania akumulatora 72h
Ilość złącz Ethernet – standard TX 3
Ilość złącz Ethernet – złącza SC 2
Maksymalna długość światłowodu dla transceivera
dwuwłóknowego – opcja N2
30km (patrz uwaga)
Maksymalna długość światłowodu dla transceiverów
jednowłóknowych – opcja N3 oraz N5
15km (patrz uwaga)
Maksymalna średnica przewodu złącza Combicon 2,5mm2
Zakres temperatur pracy wykonanie 1 0°C ÷ +40°C
wykonanie 2 0°C ÷ +45°C
Stopień ochrony obudowy IP 20
Klasyfikacja nadajników światłowodowych Klasa 1
Cecha budowy wykonanie 1 I M1 Ex ia [op is Ma] I Ma
wykonanie 2 I (M1) [Ex op is Ma] I
Nr certyfikatu TEST 13 ATEX 0040X
Gabaryty modułu 114,5 x 99 x 45,2mm
Masa 0,6kg


Uwaga:
Maksymalne długości światłowodów podane w powyższej tabeli odpowiadają parametrom zamieszczonym w kartach katalogowych producenta transceiverów światłowodowych.
