EFI-CON-13

EFI-CON-13

Certyfikat:

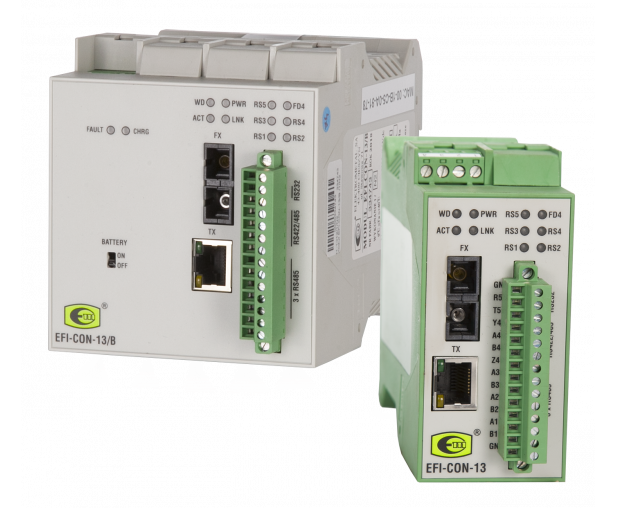

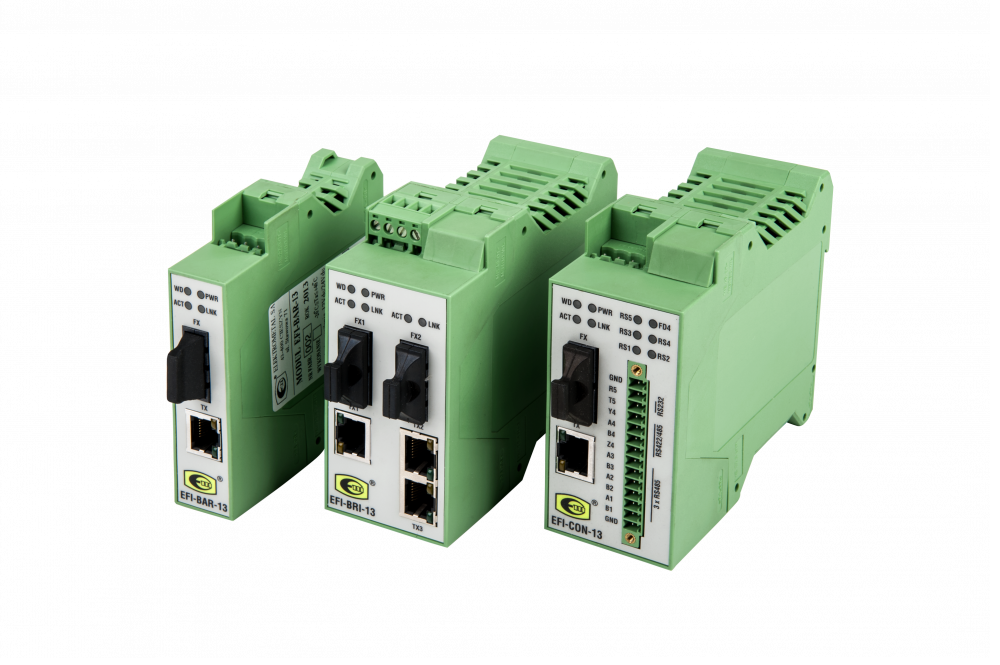

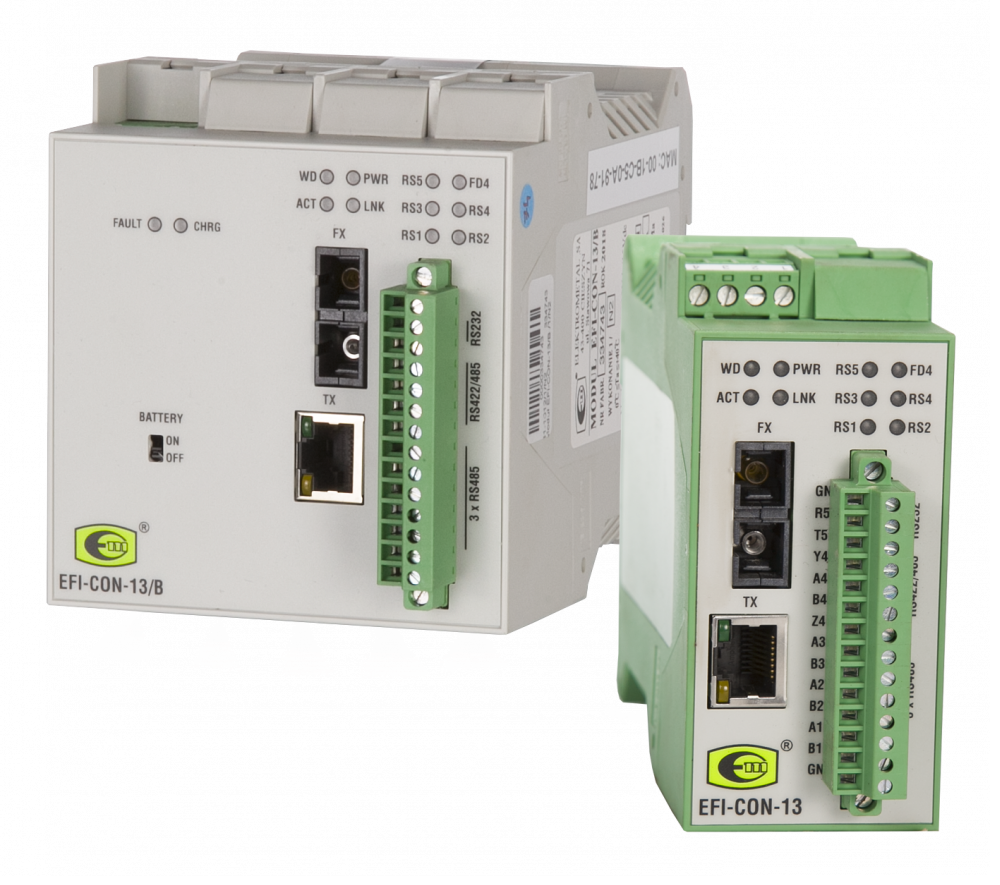

Moduł EFI-CON-13 pełni funkcję konwertera danych przesyłanych różnymi standardami komunikacyjnymi. Może być zastosowany jako:

  • serwer portów szeregowych RS-232/422/485 w wyjściem ethernetowym po skrętce lub przez światłowód,
  • ethernetowy medium konwerter ze skrętki miedzianej na światłowód jednomodowy – komunikacja może się odbywać za pomocą pary włókien lub pojedynczego włókna (zależnie od wykonania),
  • urządzenie realizujące redundantne połączenie sieci Ethernet (ring) w oparciu o dostępne interfejsy ethernetowe.

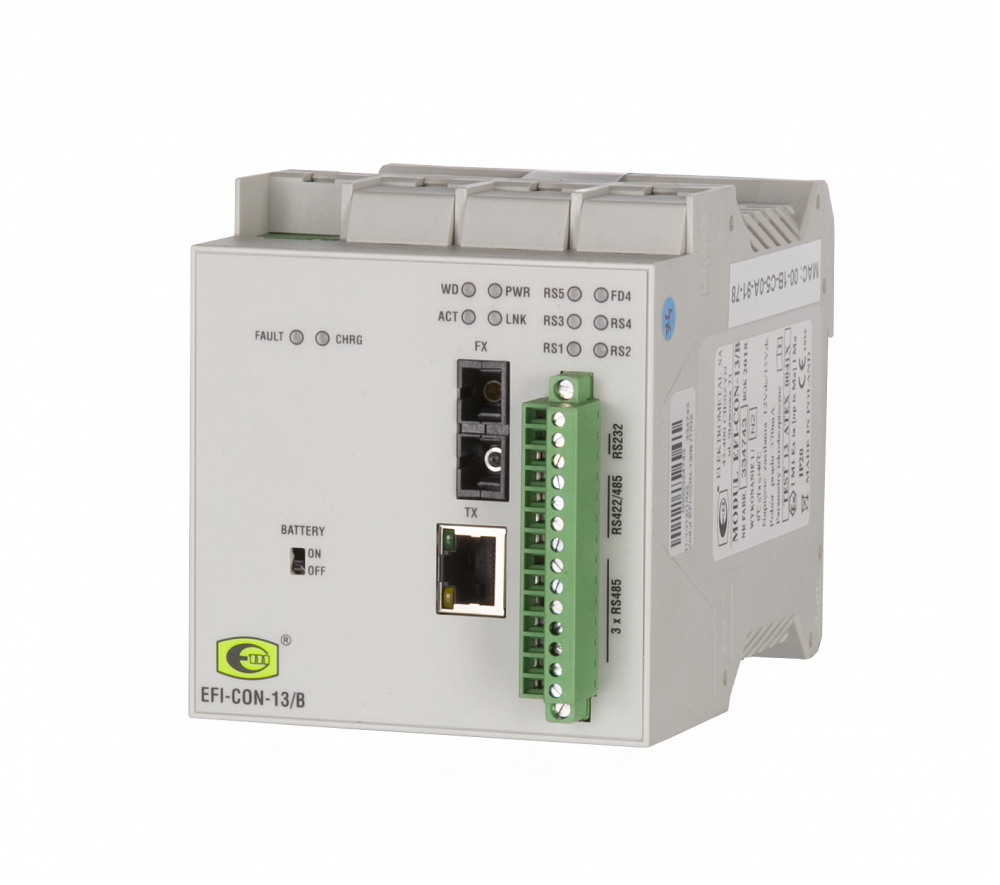

Moduł w wersji EFI-CON-13/B (prócz ww. funkcjonalności) jest wyposażony w układ podtrzymania zasilania,  umożliwiający nieprzerwaną pracę modułu (przez określony czas) po zaniku głównego napięcia zasilania.

Moduł może być stosowany jako urządzenie towarzyszące z wyjściami światłowodowymi „op is” (wykonanie 2) lub jako urządzenie iskrobezpieczne (wykonanie 1).
Pełny opis

Jest modułem konfigurowalnym, wyposażonym w złącze typu RJ45, światłowodowe typu SC oraz pięć złączy szeregowych RS (3x RS-485, 1x RS-232/422, 1x RS-232). Umożliwia dołączanie do sieci Ethernet urządzeń wyposażonych w złącza szeregowe. Dodatkowo umożliwia tworzenie sieci typu RING. Konfiguracja trybu pracy odbywa się z poziomu przeglądarki internetowej.

  • wykonanie iskrobezpieczne – wszystkie złącza są złączami  iskrobezpiecznymi,
  • wykonanie budowy zwykłej – jedynie złącza światłowodowe są złączami iskrobezpiecznymi.
Cechy/Specyfikacja Techniczna

Moduł EFI-CON-13 (lub EFI-CON-13/B) jest modułem wykorzystywanym do konwersji standardu Ethernet (100Base-TX lub 100Base-FX) na transmisję szeregową w standardzie RS-485, RS-422 lub RS-232. Może również pełnić rolę konwertera medium transmisyjnego pomiędzy standardami ethernetowymi 100Base-TX oraz 100Base-FX. Odpowiednie wykonanie umożliwia dwustronną komunikację światłowodową za pomocą dwóch włókien jednomodowych jak również przy pomocy pojedynczego włókna jednomodowego, na dwóch różnych długościach fali elektromagnetycznej.

Moduł jest wyposażony w pojedyncze złącze ethernetowe typu RJ45, pojedyncze złącze światłowodowe typu SC oraz złącze typu Combicon, na które wyprowadzone są następujące interfejsy:

  • trzy interfejsy RS-485 – dwuprzewodowe,
  • jeden interfejs RS-485/RS-422 – czteroprzewodowy,
  • jeden interfejs RS-232 – trójprzewodowy.

Parametry podstawowe modułu EFI-CON-13
Nazwa parametru Wartość (jednostka)
Napięcie zasilania wykonanie 1 12÷15VDC
wykonanie 2 12÷24VDC
Maksymalny pobór prądu 320mA
Ilość dwuprzewodowych interfejsów RS-485 3
Ilość czteroprzewodowych interfejsów RS-485/RS-422 1
Ilość trzyprzewodowych interfejsów RS-232 1
Ilość złącz Ethernet – standard TX 1
Ilość złącz Ethernet – złącza SC 1
Maksymalna długość światłowodu dla transceivera dwuwłóknowego – opcja N2 30km (patrz uwaga)
Maksymalna długość światłowodu dla transceiverów jednowłóknowych – opcja N3 oraz N5 15km (patrz uwaga)
Maksymalna średnica przewodu złącza Combicon 2,5mm2
Zakres temperatur pracy wykonanie 1 -20°C ÷ +40°C
wykonanie 2 -20°C ÷ +60°C
Stopień ochrony obudowy IP 20
Klasyfikacja nadajników światłowodowych Klasa 1
Cecha budowy wykonanie 1 I M1 Ex ia [op is Ma] I Ma
wykonanie 2 I (M1) [Ex op is Ma] I
Nr certyfikatu TEST 13 ATEX 0041X
Gabaryty modułu 114,5 x 99 x 45,2mm
Masa 0,25kg


Parametry podstawowe modułu EFI-CON-13/B

Nazwa parametru Wartość (jednostka)
Napięcie zasilania wykonanie 1 12÷15VDC
wykonanie 2 12÷24VDC
Maksymalny pobór prądu 370mA
Rodzaj zastosowanego akumulatora Li-Ion
Minimalny czas pracy na akumulatorze 8h
Maksymalny czas ładowania akumulatora 72h
Ilość dwuprzewodowych interfejsów RS-485 3
Ilość czteroprzewodowych interfejsów RS-485/RS-422 1
Ilość trzyprzewodowych interfejsów RS-232 1
Ilość złącz Ethernet – standard TX 1
Ilość złącz Ethernet – złącza SC 1
Maksymalna długość światłowodu dla transceivera dwuwłóknowego – opcja N2 30km (patrz uwaga)
Maksymalna długość światłowodu dla transceiverów jednowłóknowych – opcja N3 oraz N5 15km (patrz uwaga)
Maksymalna średnica przewodu złącza Combicon 2,5mm2
Zakres temperatur pracy wykonanie 1 0°C ÷ +40°C
wykonanie 2 0°C ÷ +45°C
Stopień ochrony obudowy IP 20
Klasyfikacja nadajników światłowodowych Klasa 1
Cecha budowy wykonanie 1 I M1 Ex ia [op is Ma] I Ma
wykonanie 2 I (M1) [Ex op is Ma] I
Nr certyfikatu TEST 13 ATEX 0041X
Gabaryty modułu 114,5 x 99 x 90,2mm
Masa 0,7kg


Uwaga:

Maksymalne długości światłowodów podane w powyższej tabeli odpowiadają parametrom zamieszczonym w kartach katalogowych producenta transceiverów światłowodowych.
