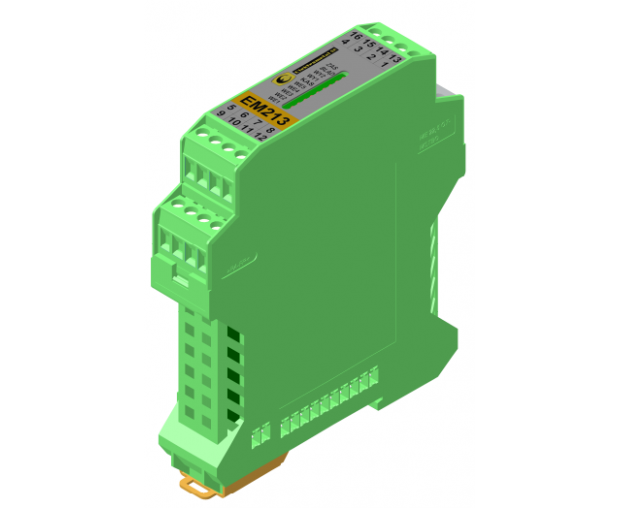

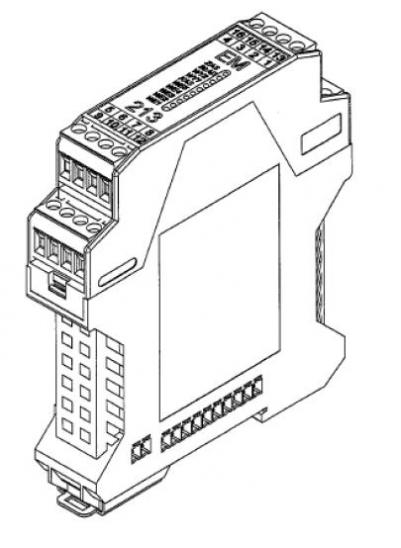

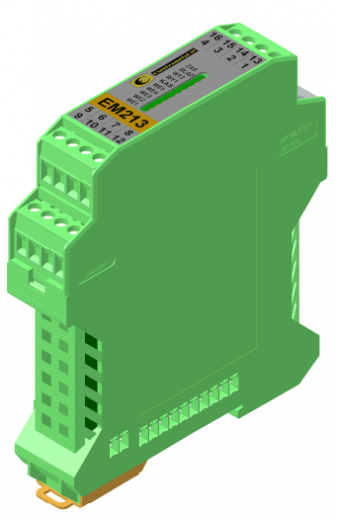

EM213 – moduł wejść/wyjść iskrobezpiecznych, realizujący funkcje bezpieczeństwa dla wyłączania. Zawiera 5 wejść dwustanowych z kontrolą ciągłości obwodów, wejście kasowania blokady, 2 wyjścia przekaźnikowe. Poziom nienaruszalności bezpieczeństwa = SIL3
Pełny opis
Wykonanie 1
Moduł EM213 w wykonaniu 1 pracuje jako moduł bezpieczeństwa współpracujący z modułem aplikacyjnymi sterownika typu ELSAP-05 poprzez magistralę wewnętrzną. Aktywacja wyjść zależy od stanu wejść, oraz dodatkowo od zezwolenia przez aplikację w sterowniku.
Wykonanie 2
W tym wykonaniu moduł EM213 pracuje jako autonomiczny moduł bezpieczeństwa. Aktywacja wyjść zależy wyłącznie od stanu wejść.
Moduł EM213 w wykonaniu 1 pracuje jako moduł bezpieczeństwa współpracujący z modułem aplikacyjnymi sterownika typu ELSAP-05 poprzez magistralę wewnętrzną. Aktywacja wyjść zależy od stanu wejść, oraz dodatkowo od zezwolenia przez aplikację w sterowniku.
Wykonanie 2
W tym wykonaniu moduł EM213 pracuje jako autonomiczny moduł bezpieczeństwa. Aktywacja wyjść zależy wyłącznie od stanu wejść.
Cechy/Specyfikacja Techniczna
Parametry urządzenia
| Nazwa parametru | Wartość (jednostka) |
| Znamionowe napięcie zasilania | +12 ÷ +15 V DC |
| Maksymalny pobór prądu | 275 mA |
| Zakres temperatury otoczenia | -20 oC ÷ +40 oC |
| Stopień ochrony | IP20 |
| Ilość wejść kontrolowanych | 5 |
| Ilość wejść kasujących | 1 |
| Rodzaj pracy wejść | dwustanowe z kontrolą ciągłości obwodu |
| Ilość styków wyjściowych | 2 równoległe typu NO (zwierne) |
| Maksymalny prąd styku wyjściowego | 2 A |
| Maksymalne napięcie styku wyjściowego | 60 V |
| Maksymalny czas opóźnienia zał./wył. wyjść | < 50 ms |
| Maksymalna średnica przewodu w złączach śrubowych Z3 do Z6 |
2,5 mm2 |
| Gabaryty | 114,5 x 99 x 22,5 mm |
| Masa | 0,3 kg |
Parametry iskrobezpieczne
| Nazwa parametru | Wartość (jednostka) | |
| Oznakowanie ATEX |  I M1 Ex ia I Ma |
|
| Numer certyfikatu badania typu WE | FTZU 09 ATEX 0271X | |
| Parametry obwodów iskrobezpiecznych zewnętrznych | ||
| Uz, GND | Z1 | Ui = 15,8 V; Ii = 2 A; Li = 0; Ci = 0 |
| +L,-L | Z1 | Uo = 5,9 V; Io = 188 mA; Lo = 1 mH; Co = 10 µF Ui = 5,9 V; Li = 0; Ci = 0 |
| BADR0 ÷ BADR3 | Z2 | Uo = 5,9 V; Io = 23 mA Lo = 20 mH; Co = 10 µF Ui = 5,9 V; Li = 0; Ci = 0 |
| WE1 ÷ WE5, KAS, GND | Z3 ÷ Z5 | Uo = 9,56 V; Io = 6,7 mA Lo = 10 mH; Co = 1 µF Ui = 15,8 V; Li = 0; Ci = 0 |
| WY1+, WY1-, WY2+, WY2- (patrz: UWAGA 1) |
Z6 | Ui = 60 V; Ii = 2 A; Li = 0; Ci = 0 |
UWAGA 1 Obwody wyjściowe WY1+, WY1-, WY2+, WY- zachowują poziom zabezpieczenia „ia” w przypadku zasilania modułu z zasilacza „ib”.
Parametry bezpieczeństwa funkcjonalnego
| Nazwa parametru | Wartość (jednostka) |
| Funkcja bezpieczeństwa | koncentracja styków |
| Poziom nienaruszalności bezpieczeństwa – granica osiągnięcia (PN-EN 62061) | SIL CL 3 |
| Prawdopodobieństwo uszkodzeń niebezpiecznych na godzinę PFHD | 7,18.10-8 |
| Współczynnik uszkodzeń bezpiecznych SFF | 97,8 % |
| Typ podsystemu | B |
| Czas użytkowania | 10 lat |
