EM267
EM267
Certyfikat:

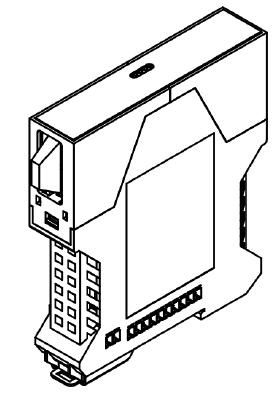

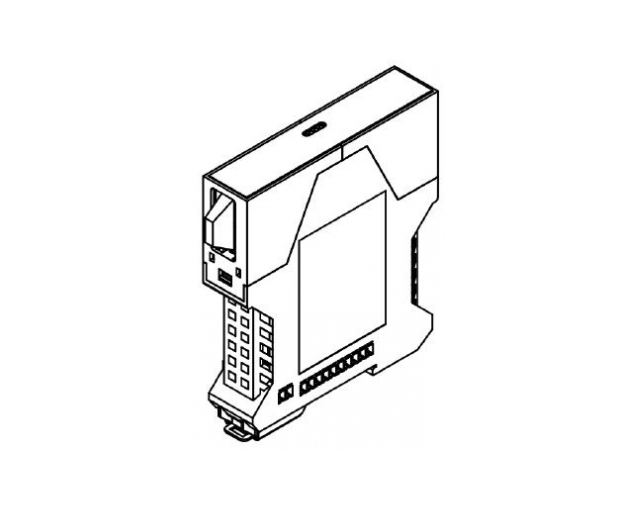

EM267 – moduł wyposażony w przelotowe kanały transmisji światłowodowej (jednomodowej). Może zastąpić moduł EM260 w przypadku wykorzystywania jako medium transmisyjnego pomiędzy sterownikami magistrali światłowodowej jednomodowej.
Pełny opis
Moduł EM267 jest modułem komunikacyjnym umożliwiającym regenerację sygnału optycznego pochodzącego ze światłowodu jednodomowego jak również wymianę danych w systemach opartych na protokołach MODBUS ASCI/RTU za pomocą medium optycznego. Konstrukcja modułu umożliwia jego instalacje w strukturze sterownika typu ELSAP-05, jednak nie wyklucza innych zastosowań, przy zachowaniu warunków opisanych w instrukcji obsługi.
Zastosowany układ logiki programowalnej nadzoruje przepływ danych natomiast procesor wykorzystywany jest, poza właściwościami aplikacyjnymi, do konfiguracji połączeń sieciowych.
Zastosowany układ logiki programowalnej nadzoruje przepływ danych natomiast procesor wykorzystywany jest, poza właściwościami aplikacyjnymi, do konfiguracji połączeń sieciowych.
Cechy/Specyfikacja Techniczna
Parametry techniczne dla modułu zasilanego z zasilacza iskrobezpiecznego
| Nazwa parametru | Wartość (jednostka) |
| Znamionowe napięcie zasilania | 12 do 15V |
| Maksymalny pobór prądu | 190mA |
| Ilość kanałów komunikacyjnych | 3 |
| Oznakowanie ATEX |  I M1 Ex ia [op is Ma] I Ma |
| Numer certyfikatu badania typu WE | OBAC 10 ATEX 038X |
| Stopień ochrony | IP20 |
| Zakres temperatury otoczenia | od -20 °C do +40 °C |
| Masa | ok. 0,4 kg |
| Wymiary zewnętrzne | ok. 114,5 x 99 x 22,5 mm |
Parametry obwodów wejściowych i wyjściowych
| Nazwa złącza/zacisku | Parametry (jednostki) |
| Z1: +Uz, GND | Ui = 15,8 V; Ii = 2 A; Li = 0; Ci = 0 |
| Z1: +L, -L | Ui = 5,9 V; Li = 0; Ci = 0 Uo = 4,94 V; Io = 158 mA; Lo = 1mH; Co = 10 µF |
| Z1: +LAU, -LAU (+LAP ,-LAP) | Ui = 5,9 V; Li = 0; Ci = 0 Uo = 4,94 V; Io = 158 mA; Lo = 1mH; Co = 10 µF |
| Z2: BDO0 ÷ BDO3, GND | Ui = 5,9 V; Li = 0; Ci = 0 Uo = 4,94 V; Io = 19 mA; Lo = 20mH; Co = 10 µF |
UWAGA:
Obwody światłowodowe zachowują poziom zabezpieczenia „op is Ma” w przypadku zasilania modułu z dowolnego zasilacza.
Parametry techniczne dla modułu zasilanego z zasilacza nieiskrobezpiecznego
| Nazwa parametru | Wartość (jednostka) |
| Znamionowe napięcie zasilania | 12 do 15V |
| Maksymalny pobór prądu | 190mA |
| Ilość kanałów komunikacyjnych | 3 |
| Oznakowanie ATEX | I M1 Ex ia [op is Ma] I Ma |
| Numer certyfikatu badania typu WE | OBAC 10 ATEX 038X |
| Stopień ochrony | IP20 |
| Zakres temperatury otoczenia | od -20 °C do +60 °C |
| Masa | ok. 0,4 kg |
| Wymiary zewnętrzne | ok. 114,5 x 99 x 22,5 mm |
Parametry układów światłowodowych (U12,U13)
| Parametry nadajnika | Wartość (jednostka) |
| Moc nadajnika | min: -20dBm max: 0dBm |
| Typ przyłącza | SC |
| Długość fali | min:1261nm max:1360nm |
| Maksymalny pobór prądu | 120mA |
| Parametry odbiornika | Wartość (jednostka) |
| Czułość odbiornika | min: -32dBm max: 0dBm |
| Typ przyłącza | SC |
| Długość fali | min:1260nm max:1610nm |
| Maksymalny pobór prądu | 100mA |
