EM470
EM470

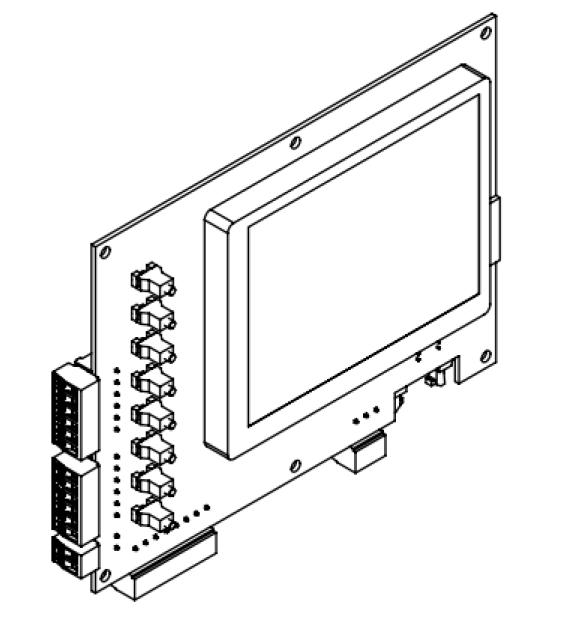

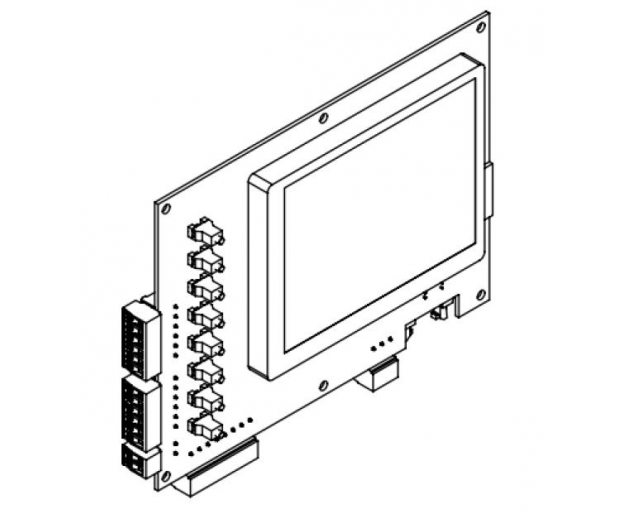

EM470 – moduł wyświetlacza graficznego (5,7’’) wyposażony w wyświetlacz graficzny, klawiaturę membranową i przyciski. Moduł wyposażony jest w system operacyjny LINUX Embedded.
Moduł EM470 jest wysokowydajnym modułem HMI wyposażonym w wyświetlacz LCD oraz złącza do podłączenia klawiatury membranowej, klawiszy stykowych, a także w szereg szybkich interfejsów komunikacyjnych, takich jak: Ethernet, RS-485 i CAN. Moduł posiada zainstalowany system operacyjny Linux i wykonuje w trybie pełnoekranowym aplikację użytkową stworzoną z wykorzystaniem biblioteki Qt.
| Nazwa parametru | Wartość (jednostka) |
| Znamionowe napięcie zasilania | 12 V do 15 V d.c. |
| Prąd znamionowy | 340 mA |
| Zakres temperatury pracy | -20 oC do +40 oC |
| Oznakowanie ATEX |  I M1 Ex ia I Ma |
| Numer certyfikatu badania typu WE | TEST 15 ATEX 0011X |
| Maksymalna średnica przewodu na złączach śrubowych | 2,5 mm2 |
| Wymiary zewnętrzne | 200 x 150 x 30 mm |
| Masa | 350 g |
| Wyprowadzenia zewnętrzne | Symbol i funkcja złącza |
Parametry iskrobezpieczne |
|||||||||||||||||||||
| Numer | Opis | ||||||||||||||||||||||
| 10 | +Uz | J3 – zasilanie, wejście | Ui = 15,8 V; Ii = 2 A; Li ≈ 0; Ci ≈ 0 | ||||||||||||||||||||
| 11 | GND | ||||||||||||||||||||||
| 1 | B (-) | J7 – interfejs RS-485 izolowany |
Ui = 6 V; Li ≈ 0; Ci ≈ 0 Uo = 5,88 V; Io = 94 mA |
||||||||||||||||||||
| 2 | A (+) | Lo, mH | 48 | 10 | 1 | 0,1 | 0,01 | 0.002 | |||||||||||||||
| 3 | GND | Co, μF | 7,4 | 15 | 26 | 52 | 220 | 1000 | |||||||||||||||
| 4 | B (-) | J5 – interfejs RS-485 nieizolowany |
Ui = 6 V; Li = 1,5 μH; Ci = 13 μF Uo = 4,94 V; Io = 55 mA |
||||||||||||||||||||
| 5 | A (+) | Lo, mH | 50 | 10 | 5 | 2 | 1,5 | 1 | |||||||||||||||
| 6 | GND | Co, μF | 3 | 10 | 13 | 19 | 21 | 23 | |||||||||||||||
| 7 | CAN_L (-) | J5 – interfejs CAN | Ui = 6 V; Li = 1,5 μH; Ci = 13 μF Uo = 4,94 V; Io = 55 mA |
||||||||||||||||||||
| 8 | CAN_H (+) | Lo, mH | 50 | 10 | 5 | 2 | 1,5 | 1 | |||||||||||||||
| 9 | GND | Co, μF | 3 | 10 | 13 | 19 | 21 | 23 | |||||||||||||||
| 12-17 | SW1÷SW3 | J2 – klawisze stykowe, wyjście |
Uo = 4,94 V; Io = 2,5 mA; Lo = 1 mH; Co = 38 μF
|
||||||||||||||||||||
| 18-23 | SW4÷SW6 | J1 – klawisze stykowe, wyjście | |||||||||||||||||||||
| - | - | J12 – klawiatura membranowa |
Uo = 4,94 V; Io = 5 mA
|
||||||||||||||||||||
| - |
TX+, TX-, RX+, RXJ9 |
J9– interfejst Ethernet (gniazdo RJ45) |
Ui = 5,73 V; Ii = 200 mA; Li = 1,5 μH; Ci = 9,9 μF
|
||||||||||||||||||||
| - | - |
J10 – interfejs karty pamięciowej SD (gniazdo na kartę) |
Gniazdo przeznaczone wyłączenie do kart SD lub SDHC |
||||||||||||||||||||
