SM101
SM101
Certyfikat:
Skrzynki SM101 są wykorzystane między innymi w układzie sterowania kołowrotem oraz wchodzą w skład systemu ELSAP-05

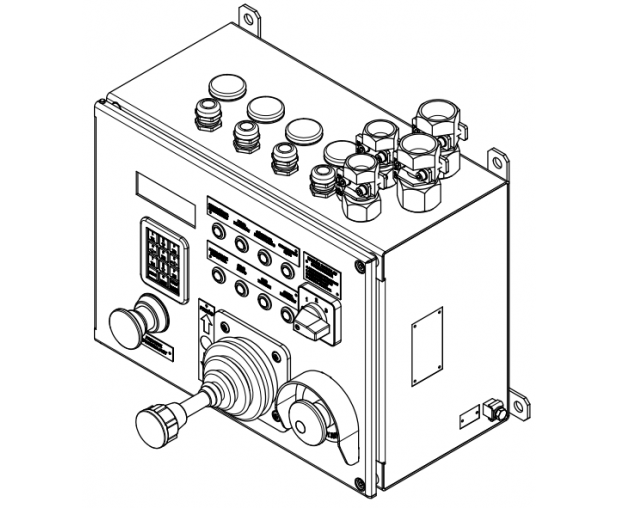

SM101 – podobnie jak SM100, dodatkowo wyposażona w joystick.
Pełny opis
Skrzynki Modułów SM101 spełniają następujące funkcje:
- służą jako obudowy, w których umieszczone zostaną na szynie DIN 35mm certyfikowane moduły EMxxx systemu ELSAP-05 lub inne certyfikowane urządzenia iskrobezpieczne (np. modem MIG-04/1)
- sterowanie i programowanie odbywa się przy pomocy elementów manipulacyjnych (klawia-tury membranowej, drążka manipulacyjnego, przycisków)
- wszelkie informacje wyświetlane są na wyświetlaczu ciekłokrystalicznym umieszczonym na pokrywie oraz za pomocą kontrolek diodowych.
- służą jako obudowy, w których umieszczone zostaną na szynie DIN 35mm certyfikowane moduły EMxxx systemu ELSAP-05 lub inne certyfikowane urządzenia iskrobezpieczne (np. modem MIG-04/1)
- sterowanie i programowanie odbywa się przy pomocy elementów manipulacyjnych (klawia-tury membranowej, drążka manipulacyjnego, przycisków)
- wszelkie informacje wyświetlane są na wyświetlaczu ciekłokrystalicznym umieszczonym na pokrywie oraz za pomocą kontrolek diodowych.
Cechy/Specyfikacja Techniczna
|
Napięcie zasilania |
max. 60VDC |
|
Max. moc zainstalowana |
40W |
|
Cecha budowy przeciwwybuchowej |
I M1 Ex ia I Ma |
|
Nr certyfikatu |
KOMAG 09 ATEX 35X |
|
Stopień ochrony |
IP 54 |
|
Max parametry wej./wyj. |
Ui=60V, Pi=40W |
|
Zakres temperatur pracy |
-20°C do +40°C |
|
Wpusty kablowe |
DP 6-10, DP 10-15, DP 14-21, M20x1,5 (lub Pg13,5), PG 29 |
|
Gabaryty max. |
590x360x330mm |
|
Masa max. |
20 kg |
