SM110
SM110
Certyfikat:

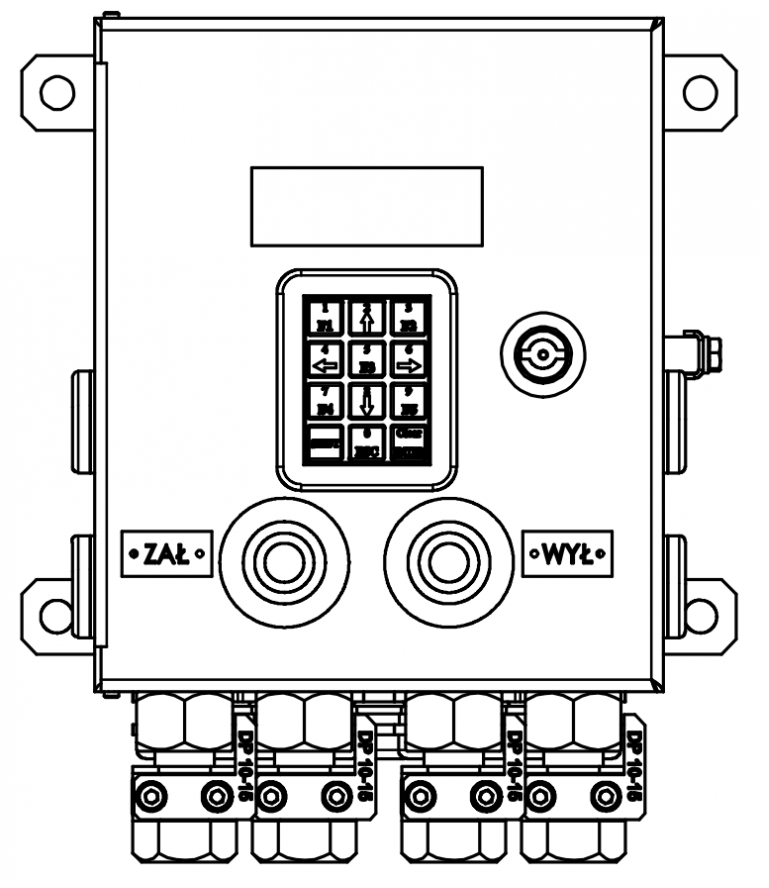

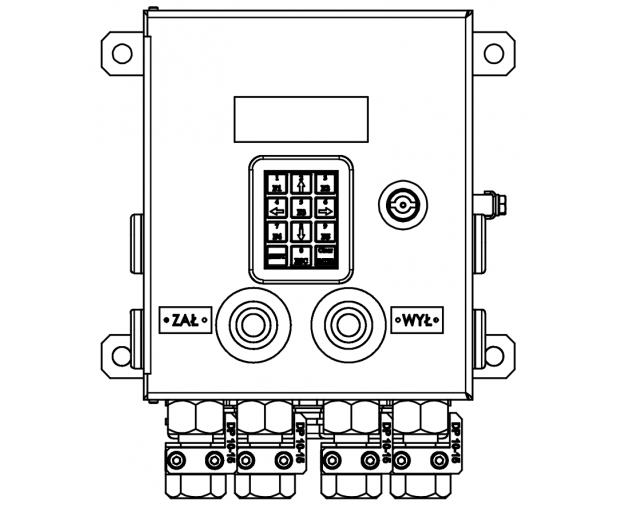

SM110 – skrzynka modułów przeznaczona do zamontowania do 6 modułów i modułu aplikacji EM243. Obudowa może być wyposażona w wyświetlacz LCD i klawiaturę (integralne elementy modułu aplikacji). Sterowniki na bazie tej obudowy stosowane są głównie do zbierania informacji z wejść, sterowania wyjściami oraz przesyłania i odbierania danych przy pomocy modemów transmisji dwustronnej do i z stanowiska dyspozytorskiego znajdującego się np. na powierzchni.
Pełny opis
Skrzynki Modułów SM110 spełniają następujące funkcje:
- służą jako obudowy dla urządzeń systemu ELSAP, złożonych z certyfikowanych modułów serii EMxxx.
- w obudowach można umieścić inne certyfikowane urządzenia lub moduły iskrobezpieczne produkcji
ELEKTROMETAL SA lub innych producentów.
- sterowanie i programowanie odbywa się przy pomocy elementów manipulacyjnych (klawiatury, przycisków).
- informacje dla użytkownika mogą być wyświetlane na wyświetlaczu– w przypadku zastosowania odpowiedniego modułu z interfejsem graficznym.
- układ oraz ilość zastosowanych elementów sygnalizacyjnych i manipulacyjnych są elastyczne – skrzynkę można dostosować do konkretnych zastosowań.
- służą jako obudowy dla urządzeń systemu ELSAP, złożonych z certyfikowanych modułów serii EMxxx.
- w obudowach można umieścić inne certyfikowane urządzenia lub moduły iskrobezpieczne produkcji
ELEKTROMETAL SA lub innych producentów.
- sterowanie i programowanie odbywa się przy pomocy elementów manipulacyjnych (klawiatury, przycisków).
- informacje dla użytkownika mogą być wyświetlane na wyświetlaczu– w przypadku zastosowania odpowiedniego modułu z interfejsem graficznym.
- układ oraz ilość zastosowanych elementów sygnalizacyjnych i manipulacyjnych są elastyczne – skrzynkę można dostosować do konkretnych zastosowań.
Cechy/Specyfikacja Techniczna
| Napięcie zasilania | max. 60VDC |
| Max. moc zainstalowana | 40W |
| Cecha budowy przeciwwybuchowej |  I M2 Ex ib [ia Ma] I Mb |
| Nr certyfikatu | FTZU 05 ATEX 0162 |
| Stopień ochrony | IP 54 |
| Max parametry wej./wyj. | Ui=60V, Pi=40W |
| Zakres temperatur pracy | -20°C do +40°C |
| Wpusty kablowe | DP 6-10, DP 10-15, DP 14-21, Pg13,5; M20x1,5 |
| Złącza WIELAND | Revos 16 Ex, Revos MINI 4 pola + PE |
| Gabaryty max. | 240x240x184mm |
| Masa max. | 5,4 kg, wyk.3: 6,5 kg |
