EM410
EM410
Certyfikat:

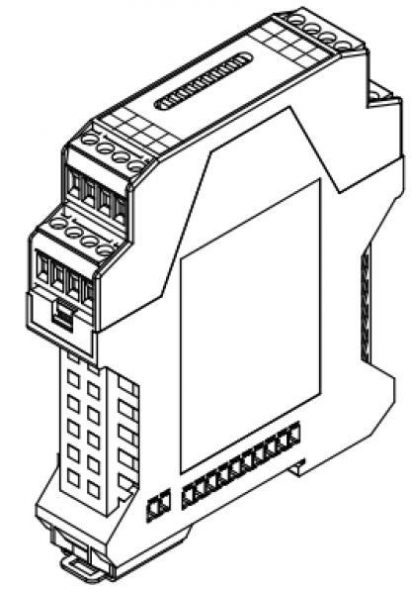

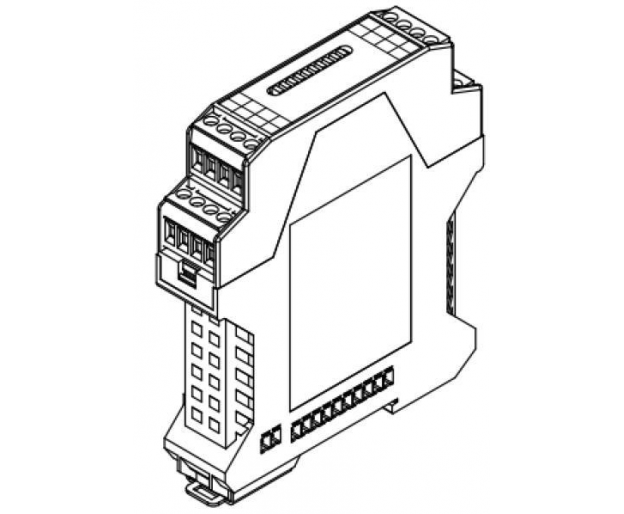

Moduł EM410 jest modułem wejściowym/wyjściowym.
Pełny opis
Moduł EM410 steruje dwoma niezależnymi wyjściami przekaźnikowymi oraz kontroluje stan sześciu wejść dwustanowych z kontrolą ciągłości linii. Informacje o stanie wejść przesyłane są poprzez dostępne wewnętrzne interfejsy do modułu aplikacyjnego, który przy pomocy tych samych interfejsów steruje pracą układów wyjściowych. Modułem aplikacyjnym w systemie ELSAFE-14 jest moduł EM440. Wyjścia dwustanowe zapewniają poziom nienaruszalności bezpieczeństwa SIL 2 przy sterowaniu programowym. Wejścia są dedykowane do współpracy z Zespołem Rezystorów Końcowych – ZRK).
Cechy/Specyfikacja Techniczna
Parametry ogólne
| Nazwa parametru | Wartość (jednostka) |
| Napięcie zasilania | +12 V do +15 V DC |
| Maksymalny pobór prądu | 210 mA |
| Oznakowanie ATEX |  I M1 Ex ia I Ma |
| Numer certyfikatu badania typu WE | TEST 15 ATEX 0009X |
| Zakres temperatur otoczenia | -20OC ÷ +40OC |
| Stopień ochrony wg PN-EN 60529:2003 | IP 20 |
| Ilość wejść dwustanowych z kontrolą ciągłości linii | 6 |
| Ilość wyjść przekaźnikowych NO (styki zwierne) | 2 |
| Maksymalny prąd styku | 2 A |
| Maksymalne napięcie styku | 60 V |
| Maksymalna moc przełączana stykiem | 60 W |
| Maksymalna średnica przewodu złącza Combicon | 2,5 mm2 |
| Gabaryty modułu | 114,5 x 99 x (22,5 + 8) mm |
| Masa | 220 g |
Parametry ogólne
| Nazwa parametru | Wartość (jednostka) |
| Parametry bezpieczeństwa funkcjonalnego (wg PN-EN 62061) | |
| Poziom SIL / Poziom zapewnienia bezpieczeństwa | SIL CL 2 / PLd |
| Prawdopodobieństwo uszkodzeń sprzętu PFHD | 1,21E-07 |
| Współczynnik uszkodzeń bezpiecznych SFF | 98 % |
| Pokrycie diagnostyczne DC | 95 % |
UWAGA: Obwody wyjściowe podłączone do złącza Z3 zachowują poziom zabezpieczenia „ia” w przypadku zasilania modułu z zasilacza o niższym poziomie zabezpieczenia.
