EM261

EM261

Certyfikat:

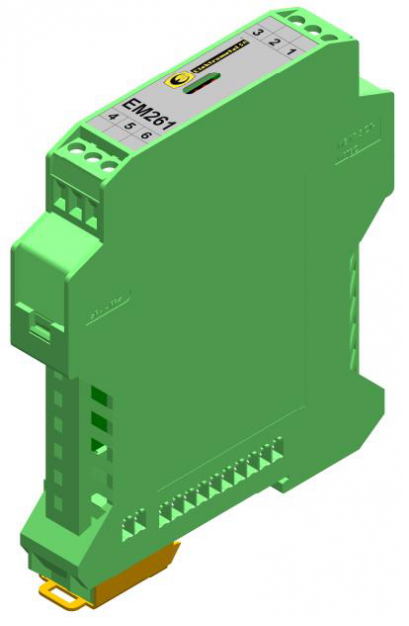

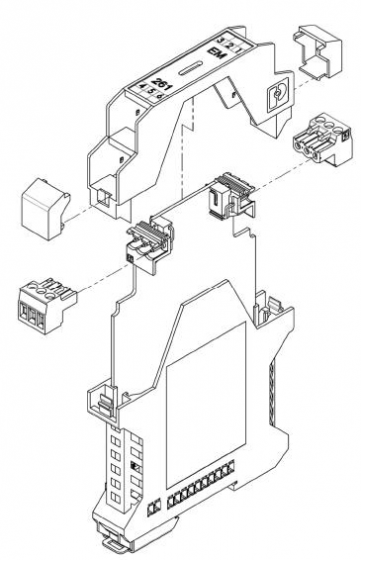

Moduł EM261 jest modułem komunikacyjnym zawierającym układy do szeregowej transmisji danych z izolacją galwaniczną. Posiada układy logiki programowalnej pozwalające na regenerację zboczy sygnału i procesor wykorzystywany do konfiguracji połączeń sieciowych, układy pamięci DataFlash oraz FRAM.
Cechy/Specyfikacja Techniczna

Parametry podstawowe modułu EM261

Nazwa parametru Wartość (jednostka)
Znamionowe napięcie zasilania 12÷15VDC
Maksymalny pobór prądu 100mA
Oznakowanie ATEX M1 Ex ia I Ma
Numer certyfikatu badania typu WE FTZU 06 ATEX 0081X
Stopień ochrony IP20
Zakres temperatury otoczenia -20°C ÷ +40°C
Maksymalna średnica przewodu złącza Combicon 2,5mm2
Ilość kanałów komunikacyjnych 3+1 (typ RS485-2W)
Ilość izolowanych kanałów komunikacyjnych 1
Masa 0,2 kg
Wymiary zewnętrzne 114,5 x 99 x 17,5 mm



Parametry iskrobezpieczne obwodów wejściowych i wyjściowych

Nr złącza Opis wyprowadzenia Parametry iskrobezpieczne
Z1 +Uz, GND Ui = 15,8 V; Ii = 2 A; Li = 0; Ci = 0
+L, -L Uo = 5,9 V; Io = 188 mA; Lo = 1 mH; Co = 10 µF
Ui = 5,9 V; Li = 0; Ci = 0
+LAU, -LAU lub +LAP, -LAP Uo = 5,9 V; Io = 188 mA; Lo = 1 mH; Co = 10 µF
Ui = 5,9 V; Li = 0; Ci = 0
Z2 BDO0 ÷ BDO3, GND Uo = 5,9 V; Io = 23 mA; Lo = 20 mH; Co = 10 µF
Ui = 5,9 V; Li = 0; Ci = 0
Z4 RS485 Ui = 5,9 V; Li = 0; Ci = 0
Uo = 5,9 V; Io = 188 mA; Lo = 6 mH; Co = 10 µF
Z5 RS485 Ui = 5,9 V; Li = 0; Ci = 0
Uo = 5,9 V; Io = 188 mA; Lo = 6 mH; Co = 10 µF
