EM370

EM370

Certyfikat:

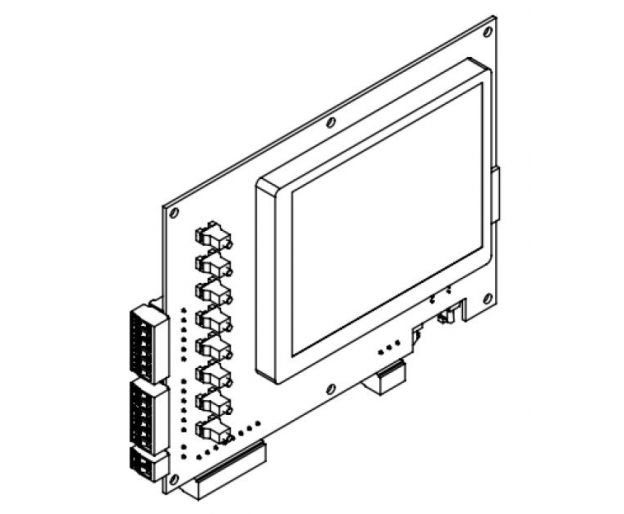

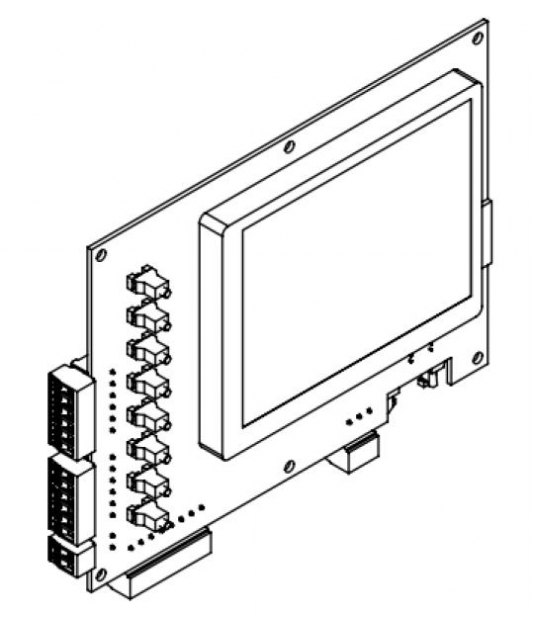

Moduł EM370 jest wysokowydajnym modułem HMI wyposażonym w kolorowy, graficzny wyświetlacz LCD oraz złącza do podłączenia klawiatury membranowej i klawiszy stykowych, a także w szereg szybkich interfejsów komunikacyjnych, takich jak: Ethernet, RS-485 i CAN. Moduł posiada zainstalowany system operacyjny Linux i wykonuje w trybie pełnoekranowym aplikację użytkową. Moduł może być wyposażony w kartę SD do archiwizacji danych.



Pełny opis

Moduł EM370 jest przeznaczony do tworzenia interfejsów operatorskich w układzie człowiek-maszyna pobierających dane dotyczące sterowanej maszyny lub procesu poprzez interfejsy komunikacyjne.
Przykładowe pola zastosowania modułu:

  • akwizycja danych z portów RS-485, CAN i przekazywanie ich poprzez interfejs Ethernet do warstwy nadrzędnej,
  • wizualizacji danych procesowych. Dane mogą być pobierane zarówno z sieci Ethernet jak i poprzez interfejs szeregowy RS-485 lub CAN,
  • sterowanie procesem szybkozmiennym wymagającym zaangażowania jednostki o dużej wydajności,
  • akwizycja i zapis danych do pamięci nieulotnej o dużej pojemności.


Moduł EM370 charakteryzują następujące elementy funkcjonalne:

  • szybki i energooszczędny procesor z rdzeniem ARM z zegarem 450 MHz,
  • pamięć: operacyjna RAM 128 MB, stała Flash 256 MB,
  • zegar czasu rzeczywistego,
  • kolorowy wyświetlacz LCD TFT 5,7” o rozdzielczości VGA (640 x 480 pikseli),
  • 8 trójkolorowych (RGB) diod LED,
  • interfejs ethernetowy w standardzie 10/100 Base-TX,
  • dwa interfejsy RS-485 921 kb/s, w tym jeden z izolacją galwaniczną,
  • interfejs CAN 1Mb/s,
  • interfejs do podłączenia klawiatury matrycowej 6x4,
  • interfejs do podłączenia 6 przycisków stykowych,
  • gniazdo SD na kartę pamięci.
Cechy/Specyfikacja Techniczna
Dane techniczne EM370
Nazwa parametru Wartość (jednostka)
Znamionowe napięcie zasilania +12 V do +15 V d.c.
Prąd znamionowy 340 mA
Zakres temperatury pracy -20 oC do +40 oC
Oznakowanie ATEX I M1 Ex ia I Ma
Numer certyfikatu badania typu WE FTZU 11 ATEX 0195X
Maksymalna średnica przewodu na złączach śrubowych 2,5 mm2
Wymiary zewnętrzne 200 x 150 x 30 mm
Masa 350 g



Parametry zewnętrznych obwodów iskrobezpiecznych modułu EM370
Wyprowadzenia zewnętrzne Symbol i funkcja złącza Parametry iskrobezpieczne
Numer Opis
10 +Uz J3 – zasilanie, wejście

Ui = 15,8 V; Ii = 2 A;

11 GND Li ≈ 0; Ci ≈ 0
1 B (-) J7 – interfejs RS-485
izolowany
Ui = 6 V; Li ≈ 0; Ci ≈ 0
2 A (+) Uo = 5,88 V; Io = 188 mA
3 GND Lo = 10 mH; Co = 50 μF
4 B (-) J5 – interfejs RS-485
nieizolowany
Ui = 6 V; Li = 1,5 mH; Ci = 13 μF
5 A (+) Uo = 4,94 V; Io = 110 mA
6 GND Lo = 10 mH; Co = 50 μF
7 CAN_L (-) J5 – interfejs CAN Ui = 6 V; Li = 1,5 mH; Ci = 13 μF
8 CAN_H (+) Uo = 4,94 V; Io = 110 mA
9 GND Lo = 10 mH; Co = 50 μF
12-17 SW1÷SW3 J2 – klawisze stykowe,
wyjście
Uo = 4,94 V; Io = 2,5 mA
Lo = 10 mH; Co = 50 μF
18-23 SW4÷SW6 J1 – klawisze stykowe,
wyjście
- - J12 – klawiatura
membranowa
Uo = 4,94 V; Io = 5 mA
Lo = 10 mH; Co = 50 μF
- TX+, TX-,
RX+, RX-
J9 – interfejst Ethernet
(gniazdo RJ45)

Ui = 5,73 V; Ii = 200 mA
Li = 1,5 mH; Ci = 9,9 μF

Uo = 4,94 V; Io = 49 mA
Lo = 10 mH; Co = 50 μF

- - J10 – interfejs karty
pamięciowej SD
(gniazdo na kartę)
Gniazdo przeznaczone wyłączenie do kart SD lub SDHC

UWAGA Karta pamięci SD nie jest dostarczana z modułem. Kartę można zamówić u producenta.
