SID-16
SID-16

Urządzenie przeznaczone jest do tworzenia stacjonarnej infrastruktury systemu identyfikacji. Umożliwia lokalizację i wymianę danych z ruchomymi transponderami, umieszczonymi np. w lampach górniczych. Poszczególne urządzenia połączone są magistralą systemową, kompatybilną z magistralą systemu UGS-10.
Budowa mechaniczna.

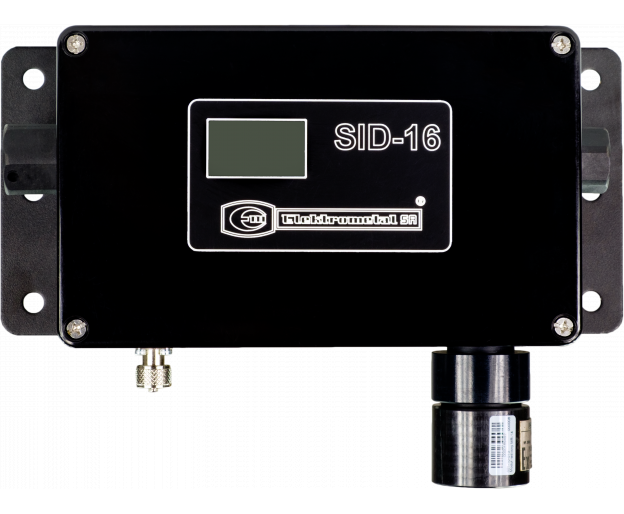

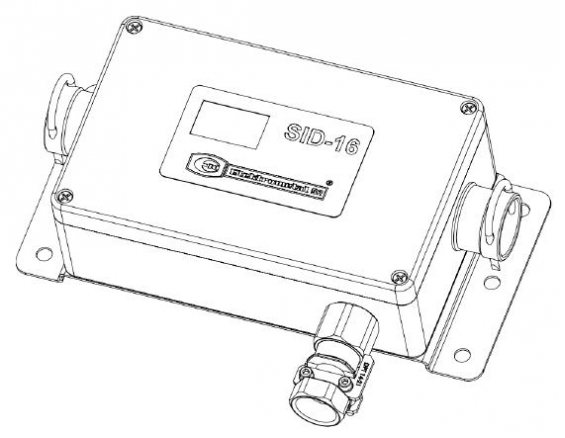

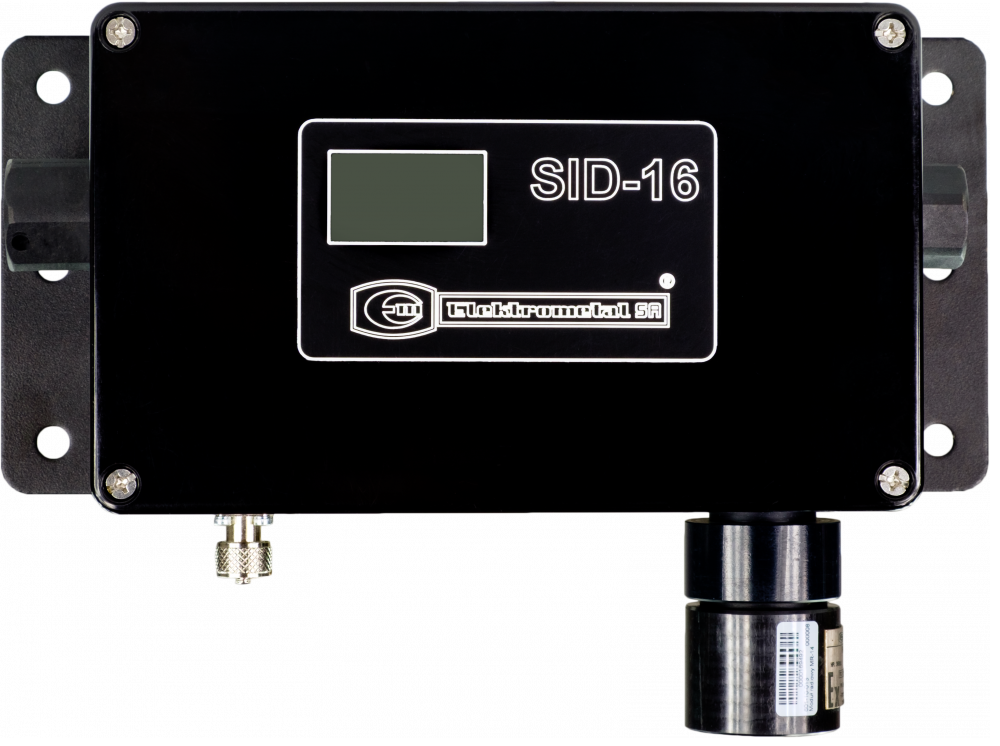

Obudowa urządzenia wykonana jest z tworzywa termoutwardzalnego. Pokrywa jest zamykana przy pomocy śrub. Na pokrywie umieszczone jest okno wyświetlacza graficznego, na bocznych ściankach wpusty kablowe lub szybkozłącza umożliwiające wprowadzenie kabli do wnętrza urządzenia. Na dolnej ściance umieszczone jest gniazdo umożliwiające podłączenie anteny zewnętrznej oraz zaślepiony otwór umożliwiający umieszczenie dodatkowego wpustu. Do mocowania służą uchwyty umieszczone na tylnej ściance.
Budowa elektryczna.
Układ elektroniczny zbudowany jest w formie nierozbieralnego, hermetyzowanego zespołu BISID. Dołączone jest do niego iskrobezpieczne źródło zasilania typu 3ZZI-5/2 oraz listwy zaciskowe i antena zewnętrzna. Listwy umożliwiają podłączenie magistrali systemowej, zasilacza oraz opcjonalnie szeregowej transmisji danych z innych urządzeń.
Działanie.
Urządzenie identyfikacji SID-16 realizuje dwukierunkową łączność radiową z ruchomymi transponderami. Mogą to być np. transpondery EMTAG-16 umieszczone w lampie nahełmnej. Dane zebrane przez infrastrukturę złożoną z urządzeń SID-16 połączonych magistralą systemową są przesłane do systemu identyfikacji i wizualizacji. Na ich podstawie możliwe jest określenie położenia ruchomych transponderów w czasie rzeczywistym. Równocześnie możliwe jest przesłanie informacji z urządzenia identyfikacji SID-16 do będących w jego zasięgu transponderów. Może to być np. krótka informacja tekstowa pokazywana na wyświetlaczu lampy nahełmnej.
Nazwa parametru | Wartość (jednostka) |
Znamionowe napięcie zasilania | 13-15V |
Pobór prądu | 90mA |
Czas pracy przy zasilaniu ze źródła 3ZZI-5/2 | 8h |
Wymiary zewnętrzne | 335x155x105 mm |
Masa | 5 kg |
Parametry iskrobezpieczne | |
Oznakowanie ATEX | I M1/M2 Ex ia/ib I Ma/Mb |
Numer certyfikatu badania typu WE | TEST 15 ATEX 0059 |
Stopień ochrony | IP65 |
Zakres temperatury otoczenia | -20 °C do 40 °C |
