EMTAG-16

EMTAG-16

Certyfikat:

Transponder przeznaczony jest do umieszczenia w górniczej lampie nahełmnej, wykorzystuje jej zasilanie i umożliwia wymianę danych z procesorem lampy poprzez dwukierunkowy szeregowy port transmisyjny, wyposażony jest także w czujnik ruchu.

Transponder współpracuje ze stacjonarną infrastrukturą punktów dostępowych zbierającą dane do systemu wizualizacji. Możliwe jest określenie położenia transpondera w przestrzeni, przesłanie danych z lampy do systemu wizualizacji oraz przesłanie krótkich informacji czy rozkazów do lampy.

Pełny opis

Działanie, obsługa i użytkowanie

Transponder umieszczony w lampie nahełmnej cyklicznie wysyła sygnał radiowy, odbierany przez stacjonarną infrastrukturę urządzeń identyfikacji (np SID-16). Na tej podstawie możliwe jest określenie położenia transpondera w przestrzeni w czasie rzeczywistym. Równocześnie możliwe jest przesłanie informacji z urządzenia identyfikacji SID-16 do będących w jego zasięgu transponderów. Może to być np. krótka informacja tekstowa pokazywana na wyświetlaczu lampy nahełmnej. Możliwe jest również przekazywanie danych z transpondera ( i pośrednio z procesora lampy nahełmnej) do nadrzędnego systemu wizualizacji. Przykładowo może to być informacja z wbudowanego w transponder czujnika ruchu.

Cechy/Specyfikacja Techniczna

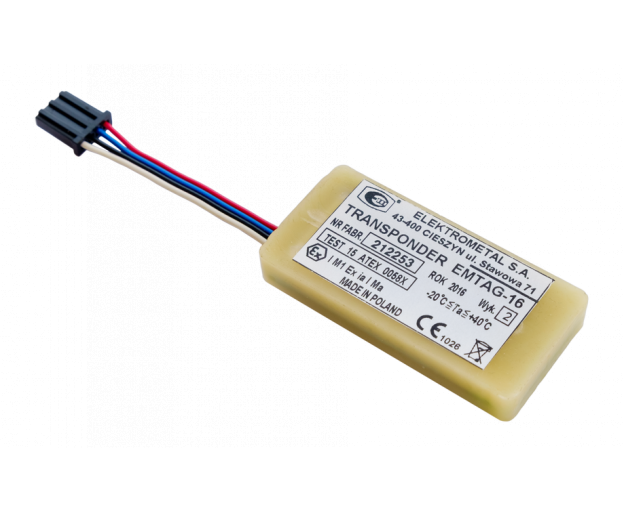

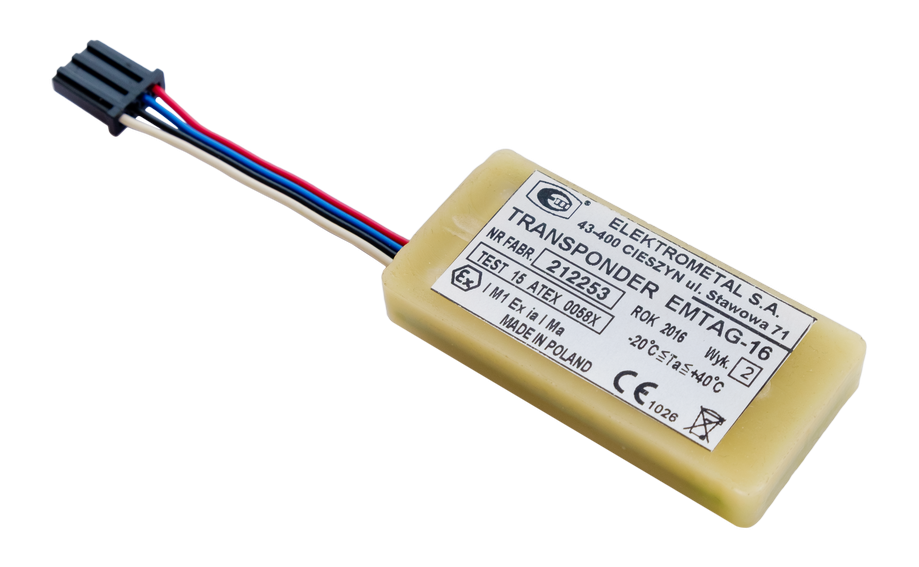

Transponder wykorzystuje ogólnodostępne pasmo 2,4Ghz. Układ elektroniczny wraz z anteną umieszczony jest w hermetyzowanym bloku z którego wyprowadzone są przewody zasilające i transmisji danych.



Parametry urządzenia


Nazwa parametru Wartość (jednostka)
Napięcie zasilania 3,1-5,0 V
Pobór prądu Nadawanie – 130mA
Odbiór- 80 mA
Gotowość- 6mA
Uśpienie- 1uA
Prąd średni- 1mA
Częstotliwość pracy 2,4 GHz ISM
Moc sygnału radiowego (ust. programowo) -22 do +16 dBm
Wymiary 60 x 29 x 9 mm
Masa 40 g
Parametry iskrobezpieczne
Oznakowanie ATEX I M1 Ex ia I Ma
Stopień ochrony Umieścić w obudowie co najmniej IP54
Numer certyfikatu badania typu WE TEST 15 ATEX 0058X
Temperatura otoczenia -20 do +40 oC
