EFI-13

SYSTEM EFI-13

Grupa modułów EFI-13 oferuje kompleksowe rozwiązanie w zakresie budowy iskrobezpiecznej  światłowodowej sieci Ethernet.

Pełny opis

Grupa modułów EFI-13 oferuje kompleksowe rozwiązanie w zakresie budowy iskrobezpiecznej  światłowodowej sieci Ethernet. Moduły przeznaczone  są do stosowania w przestrzeniach zagrożonych wybuchem metanu i / lub pyłu węglowego. Jest urządzeniem  kategorii M1, dzięki czemu może działać nieprzerwanie przy dowolnej koncentracji metanu.

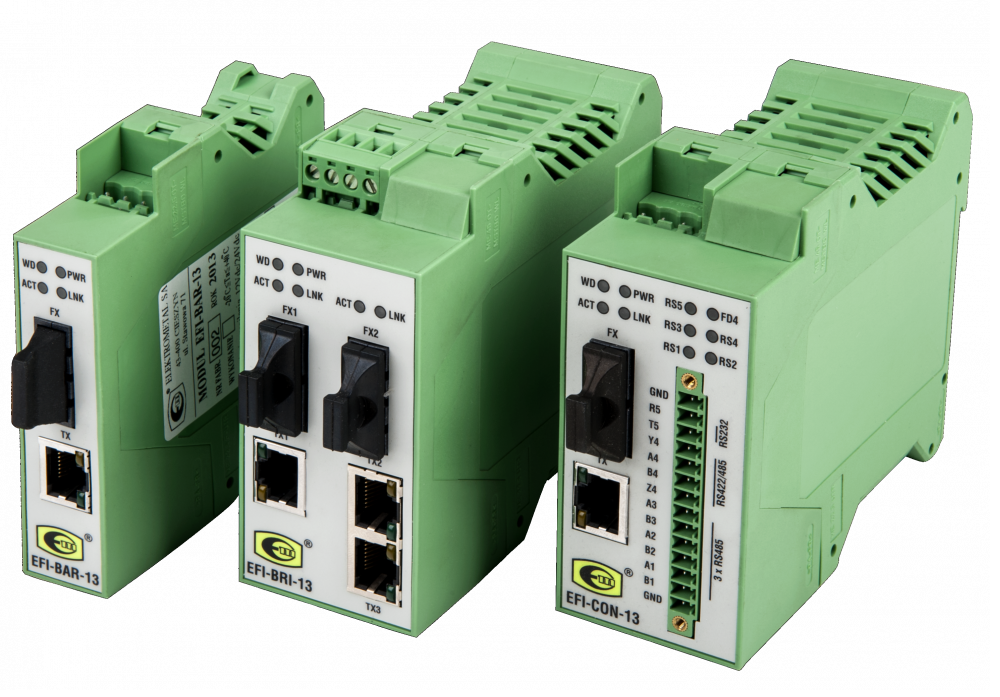

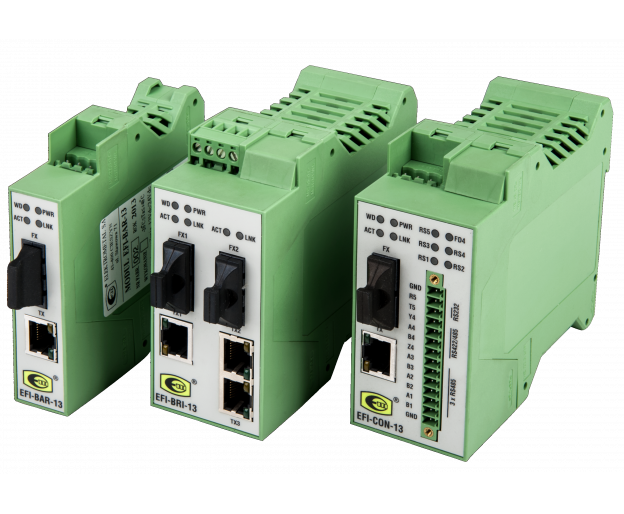

System składa się trzech podstawowych  modułów: EFI-BAR, EFI-BRI i EFI-CON. Wspólnie umożliwiają stworzenie iskrobezpiecznej światłowodowej  sieci Ethernet w oparciu o światłowody 1-modowe. Prędkość przesyłu danych do wynosi do 100Mbps  (standard  100Base TX oraz 100Base FX). Moduły dostępne  są w wykonaniach budowy iskrobezpiecznej oraz zwykłej z iskrobezpiecznymi wyjściami światłowodowymi.

Pierwsze, budowy iskrobezpiecznej, przeznaczone są do tworzenia światłowodowej dołowej sieci Ethernet. Posiadają poziom zabezpieczenia„ia”. Mogą być montowane w strefie zagrożonej wewnątrz obudowy o stopniu ochrony min. IP54. Wymagają zasilania napięciem iskrobezpiecznym.

Urządzenia budowy zwykłej z iskrobezpiecznymi wyjściami światłowodowymi pełnią rolę mediakonwertera oraz bariery między strefą bezpieczną i zagrożoną. Zasilane są z zasilacza nieiskrobezpiecznego. Muszą być montowane w strefie bezpiecznej, lub wewnątrz obudowy ognioszczelnej. Umożliwiają także połączenie urządzeń zabudowanych wewnątrz obudowy ognioszczelnej do iskrobezpiecznej sieci Ethernet. To rozwiązanie z powodzeniem zostało zastosowane w kamerze ISK-11/M2 (opisana w dalszej części katalogu).

Najważniejsze cechy:

  • kompleksowe rozwiązanie,
  • minimalizacja ilości urządzeń potrzebnych do stworzenia iskrobezpiecznej światłowodowej sieci Ethernet,
  • prędkość przesyłu danych do 100Mbps (standard 100Base TX oraz 100Base FX),
  • możliwość przesyłania danych z interfejsów RS-485 / 422 / 232 za pomocą sieci Ethernet,
  • wykonanie iskrobezpieczne umożliwia montaż bezpośrednio w strefie zagrożonej.
